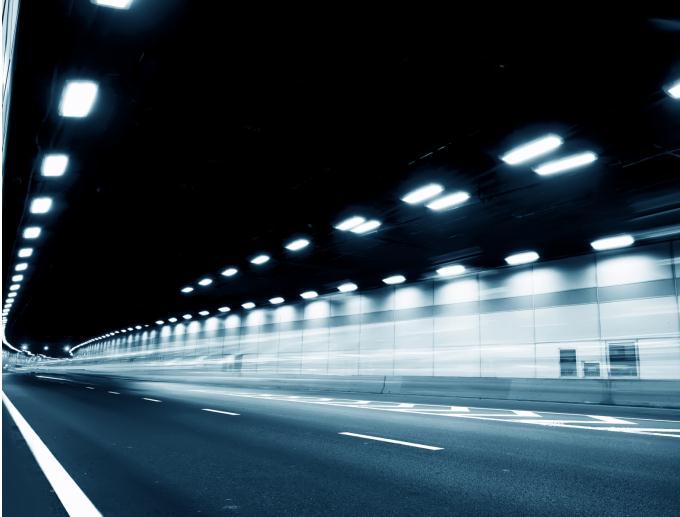

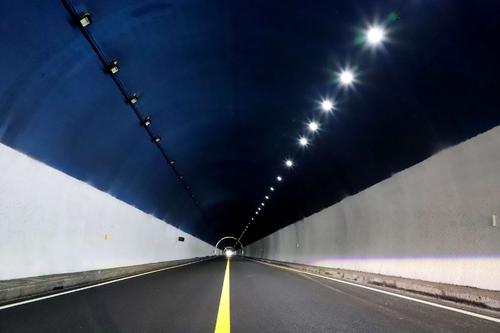

由于LED照明燈具的節能特性，它已經開始出現在民用和道路照明燈具中。LED隧道燈是LED道路照明燈具之一，其特點是安裝在隧道內。所以需要24小時連續工作，隧道內的照明完全靠隧道燈。隧道燈發生故障或損壞時，必然會導致隧道照明達不到照明設計要求。




由于LED隧道燈是由多個LED珠以矩陣或串并聯的方式排列而成，只要有任何一個或幾個LED珠損壞，燈只會被局部照亮，會降低局部區域的照度，使得檢查隧道內燈的損壞更加困難和繁瑣。



該裝置解決了傳統發光二極管隧道燈難以檢測故障的問題，其結構包括12個發光二極管燈珠、傳感模塊和電流源，傳感模塊包括模擬傳感器和信號處理器。




LED燈珠損壞時，LED燈珠所在支路的電流發生變化，其他支路的電流也隨之變化，這是由恒流源的恒流特性決定的。



該傳感器利用霍爾元件和線圈的組合，線圈連接到發光二極管燈珠的任何分支。當支路電流變化時，可以確定LED燈珠損壞。傳感器模塊檢測故障信號，并將其轉換為可傳輸?shù)膱?bào)警信號進行傳輸。報警信號通過傳感模塊的輸出電路輸出并傳輸給計算機，由單片機控制計算機準確顯示故障led燈珠的位置，從而準確及時地更換損壞的led燈珠，保證LED隧道內的正常照明。
