用單擺測量重力加速度是經典的物理實驗。在測量過程中，測量單擺振動周期的傳統方法是用秒表在單擺鐵球到達平衡位置時開始計時，記錄單擺的擺動次數。當達到指定的擺動次數時，按下秒表停止計時，根據秒表記錄的值可以計算出單擺的振動周期。由于秒表是用來記錄開始時間和停止時間的，所以需要操作者用肉眼觀察擺鐵球是否到達平衡位置，導致人為判斷誤差，測得的振動周期誤差較大。

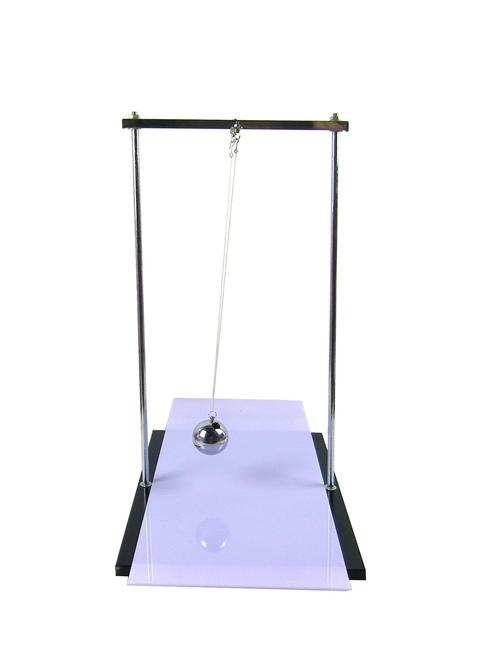

一種解決上述問題的電子擺周期儀，其結構包括底座、支架和通過擺線懸掛在支架上的鐵球，底座為箱體，底座上設有電源、霍爾開關元件、磁鐵、定時器和開關。

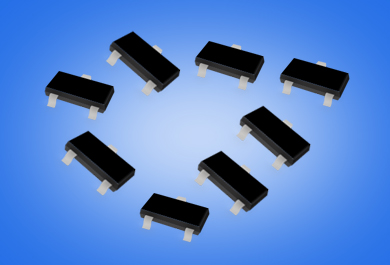

集成霍爾元件距離鐵球約10厘米。操作時，開關打開，將鐵球拉離平衡位置。此時，磁力線分散，不集中通過集成霍爾元件。磁場對霍爾的影響很弱，霍爾開關元件仍然輸出高電平。當鐵球置于平衡位置時，磁力線集中通過霍爾元件，可以產生較大的霍爾電動勢。放大整形后輸出低電平，從而獲得擺幅周期。
