什么是運算放大器、比較器?
? 什么是運算放大器?
運算放大器(Operational Amplifier)是一種差分放大器,具有高輸入電阻、低輸出電阻、高開放增益(開環增益),并具有可放大+輸入引腳與-輸入引腳間的電壓差的功能。
每個電路由正側電源引腳、負側電源引腳、+輸入引腳、-輸入引腳、輸出引腳等5個引腳構成。
*通常電源、輸入、輸出分類以外的引腳名稱未進行統一。

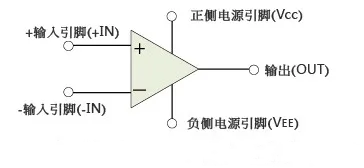

運算放大器、比較器的圖解符號

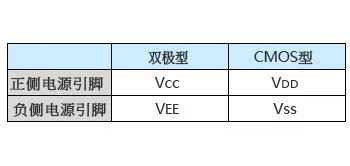

運算放大器的電源引腳名稱示例

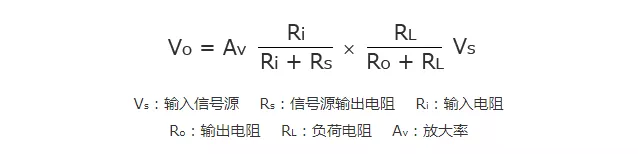

運算放大器要求的功能有高輸入電阻(阻抗)和低輸出電阻。在下圖【電壓控制電壓源放大器模型】中,輸入電壓和輸出電壓的關系如以下公式所示。

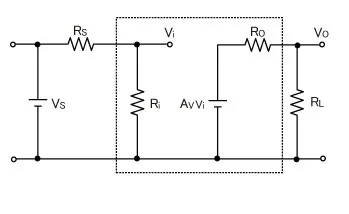

電壓控制電壓源放大器模型
信號電壓Vs是通過電阻分壓由信號源電阻Rs和運算放大器的輸入電阻Ri分壓而得,因此衰減的信號被輸入運算放大器。
但是,當Ri遠遠大于Rs(Ri=∞)時,公式的第1項可視作近似于1、Vs=Vi。
關于以下第2項,放大了的輸入電壓AvVi被運算放大器的輸出電阻Ro和負載電阻RL分壓輸出。
此時,當Ro遠遠小于RL(Ro=0)時,第2項可近似于1,信號可在不衰減的狀態下輸出。
這樣的運算放大器被稱為理想運算放大器。
一般希望運算放大器具有高輸入電阻、低輸出電阻,盡量設計為接近理想運算放大器的電路結構。
信號電壓Vs是通過電阻分壓由信號源電阻Rs和運算放大器的輸入電阻Ri分壓而得,因此衰減的信號被輸入運算放大器。
但是,當Ri遠遠大于Rs(Ri=∞)時,公式的第1項可視作近似于1、Vs=Vi。
關于以下第2項,放大了的輸入電壓AvVi被運算放大器的輸出電阻Ro和負載電阻RL分壓輸出。
此時,當Ro遠遠小于RL(Ro=0)時,第2項可近似于1,信號可在不衰減的狀態下輸出。
這樣的運算放大器被稱為理想運算放大器。
一般希望運算放大器具有高輸入電阻、低輸出電阻,盡量設計為接近理想運算放大器的電路結構。

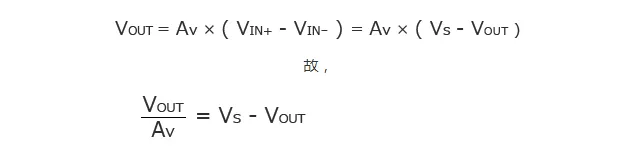

運算放大器按其放大率放大引腳間的電壓差,因此輸出電壓表示如下。
當運算放大器的開放增益Av足夠大時,可視為左邊近似于0、Vs=VOUT。
增益較低時,公式左邊不可近似于0,這樣,輸出電壓會發生誤差。
之所以希望運算放大器有高開放增益,是因?yàn)橥ㄟ^(guò)該增益可盡量縮小輸出電壓誤差。
高開放增益從其他角度來看,意味著應盡量減小+輸入引腳和-輸入引腳間的電位差。即,開放增益越大,VIN+=VIN-的關系成立的可能性就越大。該+輸入引腳和-輸入引腳的電位基本相等的關系被稱為虛短、虛斷或虛擬接地。

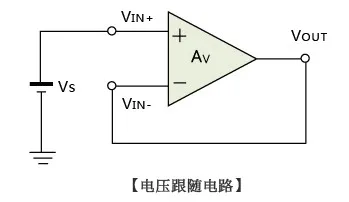

構成負反饋電路使用時,該關系成立,可利用虛擬接地的特性設計應用電路。
? 什么是比較器
比較器(Voltage Comparator)的引腳結構與運算放大器相同,即由+輸入引腳、-輸入引腳、正側電源引腳、負側電源引腳、輸出引腳等5個引腳構成。該電路使用任一輸入引腳為基準引腳來固定電壓,放大該基準電壓與輸入另一個引腳的電壓間的差,輸出High或Low。
+輸入引腳的電位 > -輸入引腳的電位成立時,輸出High級
-輸入引腳的電位 > +輸入引腳的電位成立時,輸出Low級
運算放大器與比較器的很大差異是有無相位補償電容。
由于運算放大器構成負反饋電路使用,因此需要在IC內部設置防振相位補償電容。
而比較器未構成負反饋電路,因此未內置相位補償電容。
由于相位補償電容限制了輸入-輸出間的響應時間,因此無相位補償電容的比較器具有比運算放大器更好的響應性。
另一方面,根據該相位補償電容的有無,將運算放大器作為比較器使用時,因受相位補償電容限制,其響應性遠遠低于比較器。
運算放大器作為比較器使用時需要注意。
