電子油門踏板的主要功能是把駕駛員踩下油門踏板的角度轉換成與其成正比的電壓信號，傳輸給發動機ECU，ECU綜合采集的速度，溫度等其他信號處理后，輸出信號精確控制發動機工作。電子油門踏板足裝在汽車駕駛室內，而混凝土攪拌車等工程機械需要控制攪拌、翻斗等工作設備，在汽車尾部要裝一油門，由工作人員手動控制，這個油門稱為后置油門。由于裝在汽車尾部，工作環境惡劣，除需要一般電子油門踏板所要求的性能外，還特別要求具有防水，防潮，防腿，防灰塵等性能。


霍爾元件是一種基于霍爾效應的器件。線性霍爾傳感器由霍爾元件、線性放大器和射極跟隨器組成，輸出模擬量。它能實現磁電轉換，可用于檢測磁場及其變化。具有結構牢固、體積小、重量輕、功耗小、壽命長、安裝方便，不怕灰塵、油污、水汽及煙霧污染和腐蝕等優點。

我們可以選用華芯的HX6388，它是一種可編程線性霍爾元件，它們的輸出電壓等參數可由程序進行修改，并又可對溫度、磁感應強度等進行補償。同一只傳感器只要修改程序就可得到不同的輸出電壓，極大地提高了輸出曲線的線性度，同步度等參數。傳感器及其工作件在制造過程中，都會存在機械、磁體、裝配等方面的誤差，這些誤差可在傳感器裝上工作件后編程時得到修正。

設計結構
在后置油門的優化設計中，其外部殼體和內部傳感器都必須滿足防水、防潮、防震、防灰塵，可靠性高、壽命長等性能要求。

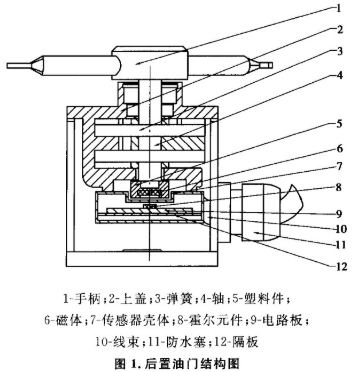

機械結構
工作原理：當后置油門手柄旋轉時，和手柄相連接的磁體旋轉，使作用于霍爾元件上的磁感應強度發生改變，輸出電壓相應變化，以此反映出旋轉角度的變化。

傳感器結構
原霍爾式角位移傳感器結構如圖2和新霍爾式角位移傳感器結構如圖4對比。

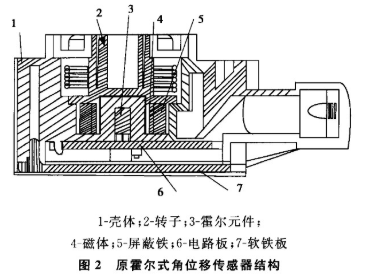

從圖2可看出：原霍爾式角位移傳感器使用的霍爾是插件式的，單信號輸出，必須設計一封閉式磁路與之配合，磁體裝在轉子中，轉子和殼體有一旋轉間隙，此間隙因受潮或灰塵進入等原因，轉子容易發生卡住現象，導致后置油門不能正常工作。

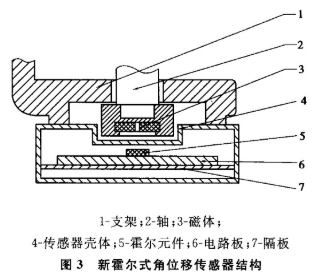

從圖3可看出：新霍爾式角位移傳感器使用的是可編程三軸霍爾元件，平面封裝，雙信號輸出，磁力線通過空氣傳導作用于霍爾元件的表面，當手柄旋轉時，和手柄相連接的磁體旋轉，作用于霍爾元件表面的磁感應強度產生變化，輸出電壓相應變化，反映出旋轉角度的變化。旋轉體與傳感器沒有直接接觸，就不會產生任何磨損和卡住現象，其防水和工作壽命等各項性能指標得到保證。
