隨著直流電機應用面的不斷擴展，對直流電機的控制要求也提出了更高的要求，集中體現在轉矩與轉速上，而要這兩方面有所突破就必須結合嵌人式控制技術，這種控制電機稱為尤刷直流電機(BrushlessDirectCurrentMo-tor，簡稱BLDCM)。

無刷直流電機在控制方面有著較精密的要求，首先電機繞組和轉子的位置需保證在一個適當?shù)奈恢?，否則就會造成電機堵轉或電機轉矩減小、震動增大，因此需要在控制電機的定子處安裝霍爾芯片，用霍爾信號來采集當前轉子位置數據，邇過控制系統給繞組輸出相應的磁勢脈沖。


系統原理
BLDCM控制系統結合了PWM技術，使DIP的CPU通過霍爾開關信號對磁路的判斷來確定電機轉子實際位置。系統主要由電源電路、三相全控橋式電路、主控電路和電流檢測電路組成，如圖1所示。PIC系列芯片作為中控芯片。提供6路PWM，接受霍爾位置傳感器信號，可獲得轉子當前位置和轉速；再進行PI速度調節和電流環調節，確定輸出合適的占空比PWM波形來控制功率管的導斷，完成電機調速；還可通過UART模塊與上位機進行RS-232的串口通信，進行PI參數修訂與轉速修改。

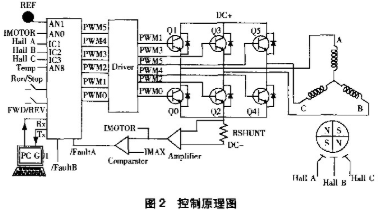

BLDCM控制技術是利用霍爾磁感應效應采集轉子磁極的具體位置，單片機利用這個位置信號米調用相應程序，輸出對應的PWM脈沖驅動功率控制元件，如圖2所示。


控制系統設計

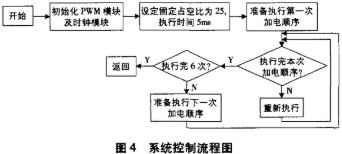

BLDCM控制系統中主要引人電流環和速度環檢測技術，也就是說當采集的速度與程序給定的速度值形成一個偏差時，根據偏差量的大小會自動調節產生一個電流量，再將該電流與電流反饋值進行比較，通過電流調節系統改變PWM的占空比變化量來控制輸出，從而控制電機的轉速，具體流程如圖4所示。

PWM換相控制
無刷直流電機的換相控制是通過安裝在定子繞組端的霍爾開關來實現的。在電機定子繞組產生旋轉磁場的過程中，每當旋轉磁場轉過π/3時，霍爾開關就會立即將檢測到的換相信號送給主控制器；主控制器接收信號后會產生一個中斷信息，同時輸出相應的PWM信號，從而及時、準確完成換相控制。

電流環控制
BLDCM控制系統中一般有速度環(外環)和電流環(內環)，速度環是依速度反饋定穩速度，電流環是據電流變化定穩力矩。該電流環采用PI調節器，具有變速積分調整的功能，實現對電流環的控制。


速度環控制
在BLDCM控制系統運行的同時，電機轉速會有一定的波動，為了抑制速度波動，增強系統抗干擾的能力，主控制系統采取速度環的控制方式。首先給程序指定一個初始值，然后再將實測轉速與給定轉速進行比較，利用比較后的差值調整PI調節器，從而得到-一個參考電流值與適合的轉速相匹配。

結論
在以霍爾開關作為位置確定的BLDCM控制系統中，可依據電機的轉矩和轉速情況精準調速，讓電機的啟動轉矩增加、空載電流降低、工作效率提高。在試驗機中，電機運行良好，系統靜態、動態性能良好，表明本文設計的基于霍爾位置傳感器的BLDCM控制系統設計合理、運行可靠，可推廣使用。
