傳感器位于研究對象與測試系統之首，是獲取與檢測信息的窗口。霍爾開關以其體積小、結構簡單等優點在自動化生產中得到了廣泛的應用，尤其在測試行業和大型企業中(如煤礦企業等)已成為一種不可替代的半導體器件。

由于一般的電流、電壓互感器體積大、精度不高、使用不便，所以設計了霍爾開關監測電路并據此制作了相應的電路板。該電路板可以同時分別監測三路電流和電壓量，且測量電阻可根據實際需要隨時更換，具有體積小、方便、快捷等優點。并以液壓動力系統狀態監測為實例，通過與一般電并以液壓動力系統狀態監測為實例，通過與一般電測試中，性能優良。

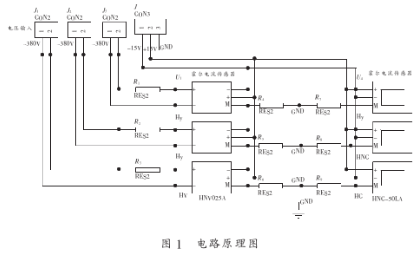

霍爾開關狀態監測電路的設計

(1) 一般的電流、電壓互感器由于體積大、精度不高且使用時需要固定，非常不便;而霍爾開關具有體積小、精度高、線性好、頻帶寬、響應快、過載能力強和不損失被測電路能量等優點。

(2) 通常在液壓動力系統狀態監測中，電流信號易獲取、攜帶著許多反映設備運行狀態的有用信息。若采用合適的信號處理方法，會給狀態監測乃至故障診斷工作帶來極大方便;電壓信號隨著電網的波動或電機斷相、短路等故障也會出現異常。故在狀態檢測過程中，獲取電流、電壓信號是很有必要的。

(3) 一般的采集卡輸入信號范圍為+5V，而不同的工況、測試環境、系統等對傳感器的輸出信號范圍都有不同的要求，故和傳感器相匹配的測量電阻需要隨時調整。

其中，霍爾電壓傳感器工作原理為：用磁檢測器磁芯中次級電流所產生的磁場補償初級電流所產生的磁場，使之在零磁通狀態下工作，有等式N_pgI_p=N_sgI_s，I_p為初級電流，N_p為初級匝數，I_s為磁極電流，N_s為次級匝數，匝數比為2500：1000。
應用霍爾電壓傳感器時要注意以下兩個問題：

（1）為使傳感器達到最佳精度，應盡量選擇輸入電阻R，的大小，使輸入電流達到額定值10mA。

（2）工作范圍：考慮到初級線圈內阻(與R，相比，為保持溫差盡可能低)和隔離，此傳感器適用于測量電壓10~500 V。

霍爾電流傳感器匝數比為1：1000。 在應用時要注意，測量時電流輸入方向要和傳感器上的所標的方向一致，否則可能導致傳感器損壞。

測量時，霍爾電壓、電流傳感器通過初級測量電阻將被測量轉換至適合采集卡采樣的電壓范圍，一般是+5V，可從輸出端取樣電阻上測得電壓大小。
