收卷是玻纖織物，無紡氈等經過工藝處理后，必要的最后一道工序采用恒張力收卷的必要性也是大家所熟知的，機械磨擦收卷是最簡單的恒張力收卷，如大家熟知的短切氈收卷正是利用摩擦力造成的一種近似的恒張力收卷。

在表面處理機組中利用收卷軸磨擦打滑的辦法達到恒張力收卷，也是很典型的例子。在利用電氣的辦法上，有采用壓輥檢測移動線速度的，也有用直接檢測張力壓輥位移達到恒張力收卷的?，F(xiàn)將有關環節簡介如下。

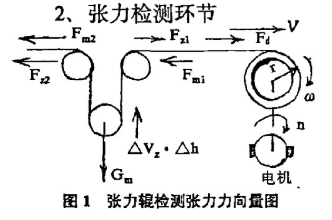

如圖1所示，氈在上膠、烘干后是有一定的抗張強度的。 所以可以加上張力輥來檢測張力。如果氈帶是靜止不動的，則


這里：

F_z1是氈片變形后形成的內部張力；

F_mi是氈片與網帶間位移速度不一所形成的磨擦力及傳動形成的磨擦力；

G是張力輥的重量；

F是直流電機的拉力。

由于不斷的收卷，氈卷直徑加大，在電機速度還沒有來得及調整時，收卷的線速度加大。

則V_i+△V= w_i(R_i+△R)                          （3）

這里：

V_i是氈收卷線速度；

w_i是氈卷角速度；

R_i是氈卷在某狀態下的直徑。

要產生△V的收卷加速度，顯然電動機對氈片的收卷拉力也要加大。拉力的加。大分成二部分，一部分使氈片的內部張力加大，另-部分使張力輥產生向上的加速運動。由于成氈機組的網帶-般都是主動與氈片同向運動，而且運動速度又很低，氈片的單重也很小，所以F_mi可以看成不變，這樣一來，則變量方程可寫成：

                     （5）

這里：
m是張力輥的質量；



在整個正常收卷過程中，方程(1)、 (2)是不存在的，系統始終處于方程(4)的動態平衡之中。所以要想使△F_z1趨向于零，就要檢測張力輥向上運動的位移，從而調整電機轉速，使△F_d也趨向于零。


線路構成

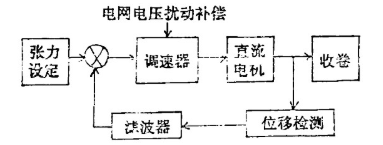

在構成系統時，考慮到氈本身就不是一個平滑的均勻體，所以通過張力輥時，會造成輥?zhàn)由舷聞?dòng)。為消除信號噪聲的影響，在霍爾元件輸出部分，還應有濾波器。系統線路框圖見圖。

該系統性能：

1. 實際設齊運行時張力輥位移工1mm；
2. 收卷調逗范圍200~)500r/min
3. 系統由、有積分濾波，所以運行平穩；由于濾波”數又大所以發統響應速度較快，動態特正好。
