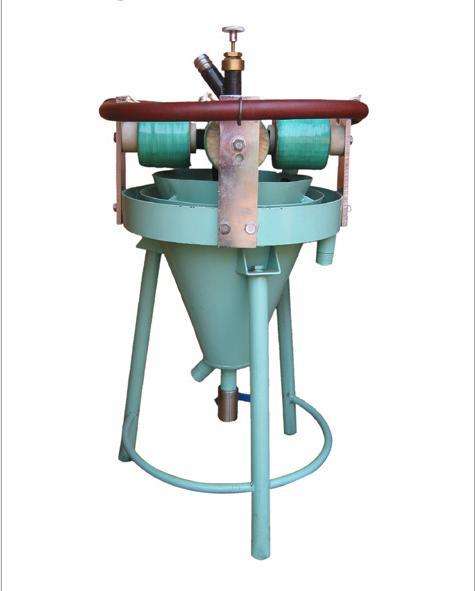

礦山磁力脫水槽
磁力脫水槽也叫磁洗槽，它是一種磁力和重力聯合作用的選別設備，廣泛應用于磁選工藝中，用它脫去礦泥和細粒石，也可以作為過濾前的濃縮設備用，從磁源上分有永磁脫水槽和電磁脫水槽兩種。生產實踐表明，處理天然磁鐵礦時，磁系周圍的磁場強度為(240- 400) *10² 安/米;處理燒磁鐵礦時，磁場強度應高于此數值。


工作原理
磁力脫水槽的工作原理和選分過程磁力脫水槽是磁力和重力聯合作用的選別設備。在磁力脫水槽內,重力作用是使礦粒下沉，磁力的作用加速了磁性礦粒向下沉降的速度，而上升水流的作用是阻止非磁性的細粒脈石和礦泥的沉降，并使之順上升水流進入溢流中,從而與磁性礦粒分開，同時上升水流作用也可使磁性礦粒呈松散狀態，把夾雜在其中的脈石顆粒沖洗出來，從而提高精礦品位。


為了能很好地把磁性礦粒和非磁性的細脈石和礦泥分開,應當使作用在磁性礦粒的磁力和重力之和大于，上升水流動力;使作用在細粒脈石和礦泥上的重力小于，上升水流動力。在選分過程中，礦漿由給礦管以切線方向進入給礦筒內比較均勻的散布在塔形磁系的上方。磁系礦粒在磁力和重力作用下克服上升水流的向上作用力而沉降到槽體底部，從排礦口排出;非磁性細粒脈石和礦泥在上升水流的作用下，克服重力作用而順著上升水流進到溢水中。

霍爾開關傳感器將反映礦漿濃度變化的磁感應強度變換成電壓信號以后,將該電壓信號進行線性變換后，進行放大。變換成為一個0~ 10V的電壓信號。再經過由LM33 1組成的電壓/頻率變換電路，將電壓信號轉換成頻率信號，經過光電隔離，將此頻率信號送入單片機進行處理。
應用AT89C2051單片 機對脫水槽進行控制以實現工業上的自動化，通過霍爾開關傳感器進行時時采集濃度，由V/F轉化通過NTI中斷口進行測頻，由P3.0、 P3.1、 P3.5串行驅動74HC595顯示頻率值，通過鍵盤可設置控制參數，由P1.0和P1.1控制繼電器工作，控制電機正反運行，提升和降落閥門實現濃度的自動控制。
