長期以來，一些公共場所的照明設備幾乎全部采用手動開關來控制。由于人們節能意識不強、沒有隨手關燈的習慣，這種控制方式經常會出現“長明燈”現象。隨著人們節能和增效意識的加強，人們也對照明控制系統向高效節能和智能化的方向發展提出了要求。目前，主要利用門磁。紅外感應、超聲多普勒和聲光控等感應原理作為觸發方式，組成延時自熄開關用于照明控制電路。這類控制方式雖然實現了自動化，但由于電路延時時間固定，而人們使用照明時間長短不同，所以使用不太方便。又由于目前使用的幾種開關中，按鈕開關的按鈕易出故障，導致開關不能正常工作。


觸摸開關經觸摸變臟后，遇到潮濕天氣，燈會一直亮著，而且在公共場所，人人都接觸，既不衛生，又不安全。光控開關從性能和價格上權衡，最能被用戶所接受，但是，它抗大強度噪聲的能力較差紅外開關中的紅外傳感器成本高，控制角小，電波開關作用范圍較小，耗電大，若要增大作用范圍，必須加大發射功窄，耗電也會隨之增大?；魻栭_關具有尺寸小、重量輕、無觸點，外圍電路簡單、頻響寬，動態特性好、功耗低、靈敏度高、性能穩定、使用壽命長以及調試方便等特點，已經被廣泛應用于一些公共場所的照明控制。


系統結構

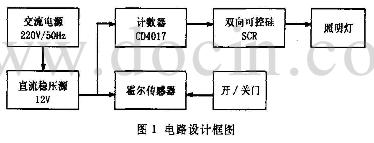

全白動照明控制系統主要由低壓直流穩壓電源閥電路、觸發電路、照明電路、電源指示電路等組成。


低壓直流穩壓電源電路主要由電阻、電容、二極管、穩壓二極管等元件組成。為簡化結構，采用R、C阻容降壓，二極管盛流，極性電容濾波，穩壓二板管穩壓，向各控制電路提供+12V的直流電壓。

觸發電路主要由磁鋼、霍爾開關，十進制CD4017計數/脈沖分配器等組成?；魻栭_關電路的工作電壓為12V，在電源電壓波動±20%的情況下均能正常工作。在無磁場時，輸出為高電平，接近輸人端的電源電壓。在有磁場時，輸出為低電平，輸出波形的前后沿很陡直，過渡時間僅為幾十毫秒，是一種良好的無觸點開關整個電路的工作過程如下:

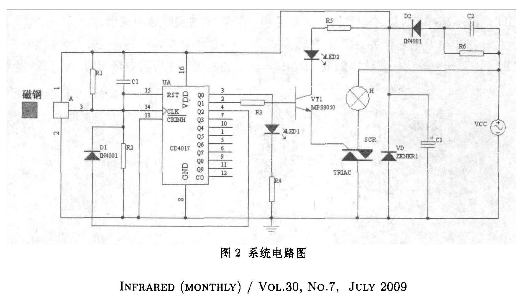

CD4017是一片十進制計數器/脈沖分配器，電路在接通電源的瞬間，有經C1、R2 微分后的尖峰正脈沖作用于CD4017的復位端R，迫使CD4017復位，Y0 端為高電平，同時LED1發綠光，表明衛生間沒有人，其余輸出端均為低電平。當衛生間的門關上時，安裝在門上方的傳感器8與門框上的磁鋼接近，B 輸出低電平CD4017不觸發，自動控制電路不工作，照明燈不點亮。


有大開門進入時，磁鋼離開傳感器B，B輸出高電平脈沖觸發CD4017記數，Y1端輸出高電平，晶體管VT飽和導通，同時推動雙向可控硅SCR導通，照明燈H點亮，同時發光二極管LED2發出紅光。Y0 端輸出低電平，發光二極管LED1熄滅。關上門時，B輸出低電平，對CD4017電路不起作用。經過任意長時間使用后，當人拉開門走出衛生間再關上門時，磁鋼再次離開B，B又一次輸出一正脈沖觸發CD4017電路計數，Y1 端變?yōu)榈碗娖?，VT、SCR均截止，燈H、LED2 均熄滅。LEDI 和LED2作為衛生間有無人指示燈，LED2 發紅光，表示里面有人而且燈H點亮;LED1發綠光表明里面無人且燈H熄滅，當Y1端變?yōu)榈碗娖綍r，Y2端轉為高電平，經二極管DI反饋至CD4017電路的R端，CD4017 復位，Y0 端又轉為高電平，為以后使用作準備。220V 交流電經C2降壓限流、D2整流、C3濾波、VD穩壓后獲得約12V的直流電壓，供自動控制電路使用。
