為了滿足治療時患者的擺位需求，多數醫用直線加速器的治療床具有左右、前后上下運動以及等中心旋轉和床體旋轉等功能。由于治療床的前后移動距離有限，在對某些部位(如腹部以下等部位)進行治療時，患者需要盡可能地從治療床的床頭上床，會受到機頭的阻礙，導致不便。
新型加速器的治療床采用了非常獨特的設計，增加了床面滾動控制系統。通過控制床面前后滾動的旋鈕，即可對患者前后位置隨意進行調整，根據旋鈕的旋轉角度和方向可以改變床面的運動速度和方向。

系統組成

該系統由霍爾開關控制旋鈕驅動放大器、電動機、變速箱、滾輪和旋轉床面等構成。


線性霍爾開關

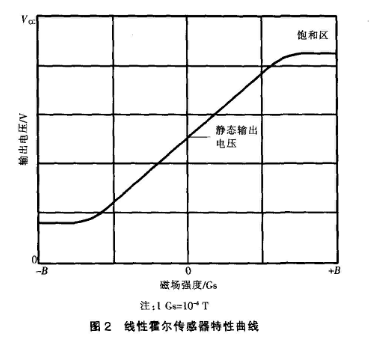

把霍爾元件、溫度補償電路、放大器等做在一個芯片上，封裝起來就構成了集成霍爾開關，也稱為霍爾集成電路：集成霍爾傳感器主要分為線性型和開關型2種。前者輸出模擬量，后者輸出數字量，其主要元件均是利用霍爾效應原理制成的。加速器床面滾動控制系統采用的是線性霍爾，它是一個三端器件，在很寬的磁感應范囿內具有較好的線性度，如圖2所示。其中普腳1和管腳2是霍爾元件的偏置電流1e輸入端，管腳3是霍爾電壓的輸出端。偏置電流的設定由外部基準電源給出。靜態時的輸出是2個輸人端電正之和的一半，如果將輸人兩端的電源設置為等值正負電源，則靜態輸出為0 V。一般規定，當外加磁場的S極接近霍爾電路外殼上打有標志的一面時，作用到霍爾電路上的磁場方向?yàn)檎?當外加磁場的N極接近霍爾電路外殼上打有標志的一面時，作用到霍爾電路上的磁場方同為負。由于霍爾器件只對垂直與霍爾片表而的磁感應強度敏感，因此必須令磁力線和霍爾片表而垂直，通電后即可由輸小電壓得到該位置被測磁場的磁感應強度。如圖2所示，隨著磁場強度的增強，輸山電壓呈線性上升，當磁場強度超過定的范圍后，進入飽和狀態。它在磁感應強度為-0.064~+0.064 Gs(1 Gs=l0^-4 T)范圍內，輸出電壓為0.5~4.5 V，并具有較強的電流輸出能力(10 mA連續，20 mA最大)。

霍爾開關在床面滾動系統中的應用

霍爾器件需要工作電源，由于電源線和信號線連接的限制，不利于霍爾器件做旋轉動作。因此，將它位置固定不動，通過旋轉磁體來實現磁場的變化?；魻栭_關的控制極接到+6 V的直流穩壓電源上。電流恒定靜態時它處于N極和S極的中心點，電壓輸出為0 V，電動機處于靜止?fàn)顟B(tài)。當床面控制旋鈕旋轉時，磁體隨旋鈕轉動，它隨旋轉方向的不同，分別處于S或N極磁場。

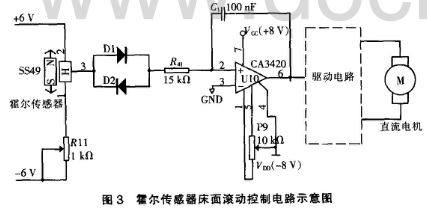

其所處磁場強度隨旋轉角度發生變化，因此產生不同極性的正比于磁場強度的輸出電壓，用于控制電動機的旋轉方向和轉速。直流激勵時電路示意圖，如圖3所示。它隨著旋鈕的轉動方向不同，可以檢測出正或負的磁場，放大器的輸出將被驅動為正或負。
