霍爾開關是近年發展起來的測量控制、保護回路電流、電壓的新一代工業用傳感器，包括電流和電壓傳感器，具有與主回路隔離，容易與計算機及二次儀表聯結，精度高，線性好，頻帶寬，響應快，過載能力強等諸多優點。


礦用開關電量檢測原理

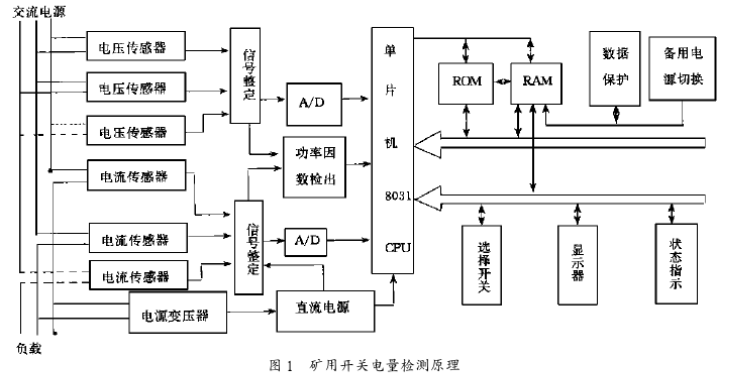

霍爾開關應用在礦用開關電路上，完成三相交流電流、電壓、功率因數、電功率及電能的測量與顯示。其原理框圖見圖1，主要包括兩部分：一是霍爾電流、電壓傳感器即信號檢測部分，可代替普通互感器的作用。二是信號處理部分，可將前級檢出的電流、電壓信號計算處理，測出交流電流、電壓、有功功率并顯示出其數值。

霍爾開關由原邊電路，聚磁環，位于空隙中的霍爾器件的磁路，次級線圈，放大電路等組成。其工作原理是磁場平衡式的，即主回路電流所產生的磁場通過一個次級線圈的電流所產生的磁場進行補償，使霍爾器件始終處于檢測零磁通的工作狀態。
當主回路有一大電流Ip流過時，在導線周圍產生磁場，這一磁場被聚磁器聚集，并感應霍爾器件，使它有一個信號輸出，經放大器放大，輸入到功率放大器中，這時相應的功率管導通，從電源獲得一個補償電流Is。由于這一電流要通過很多匝導線，多匝導線所產生的磁場與主電流石所產生的磁場相反，因而補償了原來的磁場，使霍爾開關的輸出逐漸減少，最后當Is，與匝數相乘所產生的磁場與Ip。所產生的磁場相等時，Is不再增加。這時霍爾開關就起到指示零磁通的作用。

上述過程是在極短的時間內產生的，是一個動態平衡的過程，主回路電流Ip的任何變化都會破壞，這一平衡磁場。磁場一旦失去平衡，霍爾器件就有信號輸出，經放大器放大后，立即有相應的電流流過次級線圈進行補償，因此從宏觀上看次級補償電流的安匝數在任何時間都與主電流的安匝數一樣，即：NpIp=NsIs式中Ns為原級匝數，Ip為原級電流，Ns為次級匝數， Is為次級電流。所以，若已知Np、Ns，測得Is，即可得到主電流p的大小。
