在應用經濟型數控系統改造機床工作中，如何解決原點和位置控制問題是至關重要的。我們?cè)趯?duì)國產開關型霍爾集成電路進行大量試驗研究的基礎上，研制成霍爾傳感脈沖定位系統并將它成功的應用于微機控制組合鏜床上，取得了很好的效果。

利用霍爾開關做位置傳感組成定位系統有三種基本方法:跳變邊定位法、眺變區幾何中心定位法和霍爾元件感應中心定位法。


幾何中心和感應中心定位法工作原理

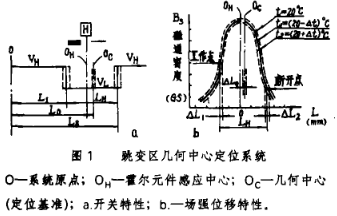

圖1，圖2是幾何中心定位法和感應中心定位法工作原理圖。幾何中心定位法采用單向平動方式;感應中心定位法采用雙向平動方式。它們都是用檢測霍爾開關跳變區寬度的方法進行判位的。前者用跳變區幾何中心做定位基準，后者用霍爾元件感應中心做定位基準。這兩種方法與跳變邊定位法相比最本質的差別是:它們都不使用跳變點做基準。這就最大限度的縮小了環境溫度對定位基準的不利影響。由圖l.2看出，基準點的溫度漂移為:


由于△L1和△L2的符號是相反的(見圖1.2-b)，并且|OLIl≈|△L2|,因此△Lo≈0,可是其定位精度是很高的。試驗表明，在一般工業條件下，它們的定位誤差要比跳變邊定位法小1~2個數量級。

霍爾開關定位系統結構及工作模型

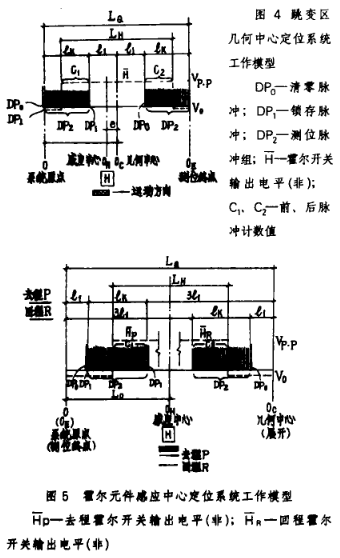

圖3是用于機床定位的霍爾開關系統典型結構。圖4、圖5是根據上述原理建立的兩種工作模型。它們都采用步距脈沖(圖中DP2)做測量標尺兩個模型的不同點是:幾何中心定位法測位終點在Og點，測位區要占據一定的行程長度.感應中心定位法測位終點在O點，測位區不占行程長度用上述模型建立的脈沖定位系統可應用于各種機械的點位控制。


霍爾脈沖定位系統在數控中的應用

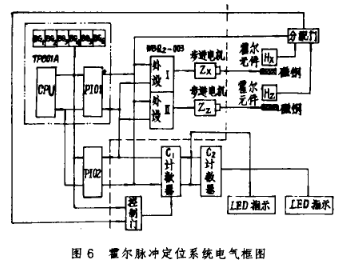

圖6是用于微機控制組合鏜床的霍爾脈沖定位系統電氣框圖。

該測位系統以微機驅動機構的脈沖當量作為位移標尺，每一個或幾個脈沖當量發出一個測位脈沖，因此系統的分辨率為土1脈沖步距。


系統的重復定位精度取決于下述三個因素，列式如下:△X =△XH+△Xz+△XK，式中，△X一定位系統的重復定位誤差;△Xr一程爾開關的定位誤差; △Xz一步進電機的1復定位誤差;△Xk一傳動機構的重復定位誤差。根據步進電機的工作特性，其累計誤差很小，可以認為它的重復定位誤差△Xz≈0.
