霍爾元件在無損探傷中的應用
近年來,覆爾效應無損探傷方法以其安全、可靠、實用,能實現無速度影響檢測而被廣泛應用在設備故障診斷、材料缺陷檢測之中。
霍爾元件工作原理

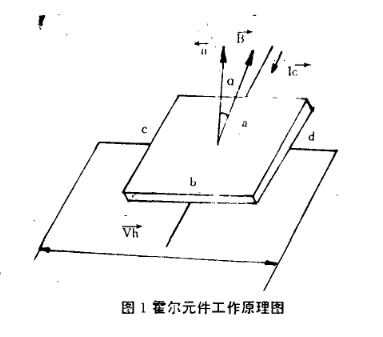

霍爾元件是一個三端子元件。是由矩形半導體薄片構成,其工作原理是基于霍爾效應,即當霍爾元件a,b端通以恒定電流Ic時,在其表面垂直方向施加磁場B。則在c,d端累積電荷形成與控制電流、磁場強度成正比的霍爾電熱Vh(見圖1),其關系式為:Vh= KIcBXcos a式中,K為霍爾元件的靈敏度系數;a為B與霍爾元件法向n之間的夾角,在磁路中,當它安裝確定,a角一般近似定角,這時如果它采用恒流源供電,即Ic為常量,則Vh與B成正比,這就是霍爾元件重要的線性輸出特性。
電磁無損探傷原理

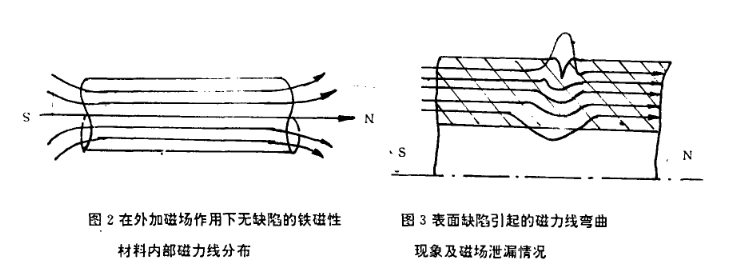

電磁無損探傷原理是建立在鐵磁性材料的高磁導率這一特性之上。通過測量鐵磁性材料中由于缺陷所引起的磁導奉變化來檢測缺陷,鐵磁性材料在外加磁場的作用下被磁化,當材料中無缺陷時,磁力線絕大部分通過鐵磁材料,此時在材料的內部磁力線均勻分布(見圖2)。當有缺陷存在時,由于材料中缺陷的磁導率遠比鐵磁材料本身小,至使磁力線發生彎曲。并且有一部分磁力線泄漏出材料表面(見圖3),采用霍爾元件檢測該泄漏磁場B的信號變化,就能有效地檢測出缺陷的存在。
基本結構
基于上述理論分析,電磁式無損探傷裝置主要由以下幾部分組成。
勵磁源
被測介質在外加磁場即勵磁源的作用下被磁化產生礅路,勵磁磁路的關鍵是勵磁源,它直接影響漏磁場強度、勵磁穩定性及探傷裝置的結構尺寸。經過分析對比,選用高性能的稀土永久磁鐵作為勵磁源比較合適。
探傷元件
漏磁場測量的方法很多,可采用多種磁敏元件進行檢測,由于集成霍爾開關檢測無速度影響、并將線性集成電路與霍爾效應相結合,具有靈敏度高、分辨力強、安裝方便。使用可靠等特點。
可調整式探頭結構

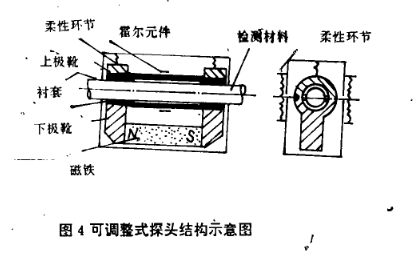

在缺陷探傷中,表面漏磁信息不僅與勵磁源強度、磁敏元件的靈敏度密切相關,而且還與檢測元件到材料表面的距離O直接相關,表面漏磁感應強度分析結果表明,表面擴散漏磁場感應強度與檢測元件到材料表面的距離近似按負指數關系衰減,當0>5mm時,檢測到的漏磁場感應強度信號甚微,因此,采用沿材料徑向可以調整的隨動式探頭結構,如圖4在檢測過程中,霍爾開關安裝于探頭中,裝置上半部、下半部與柔性環節相連接,襯套始終貼于材料表面滑動,這樣,不僅保證了檢測信號的強度與穩定性,而且保證了對多種規格材料進行檢測的通用性。

霍爾元件工作原理
霍爾元件是一個三端子元件。是由矩形半導體薄片構成,其工作原理是基于霍爾效應,即當霍爾元件a,b端通以恒定電流Ic時,在其表面垂直方向施加磁場B。則在c,d端累積電荷形成與控制電流、磁場強度成正比的霍爾電熱Vh(見圖1),其關系式為:Vh= KIcBXcos a式中,K為霍爾元件的靈敏度系數;a為B與霍爾元件法向n之間的夾角,在磁路中,當它安裝確定,a角一般近似定角,這時如果它采用恒流源供電,即Ic為常量,則Vh與B成正比,這就是霍爾元件重要的線性輸出特性。

電磁無損探傷原理
電磁無損探傷原理是建立在鐵磁性材料的高磁導率這一特性之上。通過測量鐵磁性材料中由于缺陷所引起的磁導奉變化來檢測缺陷,鐵磁性材料在外加磁場的作用下被磁化,當材料中無缺陷時,磁力線絕大部分通過鐵磁材料,此時在材料的內部磁力線均勻分布(見圖2)。當有缺陷存在時,由于材料中缺陷的磁導率遠比鐵磁材料本身小,至使磁力線發生彎曲。并且有一部分磁力線泄漏出材料表面(見圖3),采用霍爾元件檢測該泄漏磁場B的信號變化,就能有效地檢測出缺陷的存在。

基本結構
基于上述理論分析,電磁式無損探傷裝置主要由以下幾部分組成。
勵磁源
被測介質在外加磁場即勵磁源的作用下被磁化產生礅路,勵磁磁路的關鍵是勵磁源,它直接影響漏磁場強度、勵磁穩定性及探傷裝置的結構尺寸。經過分析對比,選用高性能的稀土永久磁鐵作為勵磁源比較合適。
探傷元件
漏磁場測量的方法很多,可采用多種磁敏元件進行檢測,由于集成霍爾開關檢測無速度影響、并將線性集成電路與霍爾效應相結合,具有靈敏度高、分辨力強、安裝方便。使用可靠等特點。

可調整式探頭結構
在缺陷探傷中,表面漏磁信息不僅與勵磁源強度、磁敏元件的靈敏度密切相關,而且還與檢測元件到材料表面的距離O直接相關,表面漏磁感應強度分析結果表明,表面擴散漏磁場感應強度與檢測元件到材料表面的距離近似按負指數關系衰減,當0>5mm時,檢測到的漏磁場感應強度信號甚微,因此,采用沿材料徑向可以調整的隨動式探頭結構,如圖4在檢測過程中,霍爾開關安裝于探頭中,裝置上半部、下半部與柔性環節相連接,襯套始終貼于材料表面滑動,這樣,不僅保證了檢測信號的強度與穩定性,而且保證了對多種規格材料進行檢測的通用性。
