什么是彈性模量

彈性模量是描述固體材料抗形變能力的重要物理量，是工程技術中常用的參量，用靜態法測量物體彈性模量的主要難度在于物體微小位移的測量。

彈性模量的測量方法

傳統大學物理實驗教學中采用光杠桿放大法進行微小位移的測量，另外，還可以利用霍爾開關來測量微小位移。當它置于均勻梯度磁場時，由于霍爾效應，它位置的變化將引起兩端霍爾電壓的改變，且電壓與位置是一一對應關系，在特定范圍內，具有良好的線性關系。

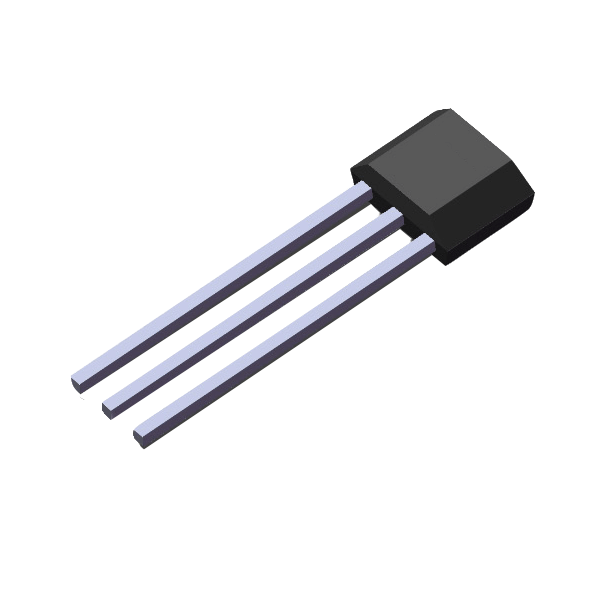

霍爾開關的優點

霍爾開關具有結構簡單、體積小、動態特性好和壽命長的優點，它不僅用于磁感應強度和電參量測量，也可進行微小位移的測量。

霍爾開關位移傳感標定

將霍爾開關置于2個半環形永久磁鋼形成的梯度磁場中，它通以恒定電流(精度為0.1 A)。它通過螺旋測微頭的調節在梯度磁場中上下移動，輸出的霍爾電壓取決于其在磁場中的位置，霍爾電壓通過電壓測試儀讀出，霍爾元件位移量通過螺旋測微頭讀出。

調節它承載裝置的上下位置，使它位于梯度磁場中間位置，此時磁場為零，霍爾電壓也為零，上下移動測微頭，每變化0.05 mm讀取相應的霍爾電壓值，得到霍爾電壓隨位移變化規律。

將霍爾開關應用于拉伸法測量彈性模量的實驗中，替代光杠桿放大系統,通過測量霍爾電壓得到微小位移結果表明，霍爾電壓隨位移變化為良好線性，采用作圖擬合法計算求得金屬絲的彈性模量，分析了實驗結果的不確定度.實驗證明該測量方法測量精度高。
