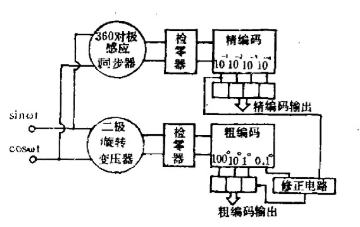

一般為實現精密絕對角度編碼系統，皆采用精、粗兩級角度編碼元件，并需通過邏輯修正電路進行讀數相關。如采用360對極感應同步器作為精級角度編碼元件，每旋轉一周就有360個零點。


為了避免多重零點的影響，就必須借助粗級角度編碼元件，一般選用一對極旋轉變壓器(或一對極感應移相器)。一對極旋轉變壓器，在空間旋轉一周只有一個零點。但由于0.1。位誤差的存在，其累積結果造成進位，而引起1°位有土1°的錯誤讀數。故不能直接讀取粗讀數的結果，必須根據精角度編碼的0.1°位，對粗編碼讀數1°位進行修正。為了實現土1°的修正，邏輯電路要求粗讀數誤差必須<土0.5°，考慮到讀數的的絕對零定位的簡易方案來實現絕對位置讀出。


絕對零的定位方法,無非是借助在空間360°內給出一個零位讀數信號，以此信號為基準來標定1°以上的讀數為零。因?yàn)樵?°以?xún)?nèi)的精編碼讀數在空間位置上是絕對的，所以經絕對零位信號標定后的讀數就是空間位置的絕對讀出。獲得絕對零位信號的方法很多，最簡單的方法是用微動開關，但此種接觸式開關重復性差、定位精度差、由于有振顫效應可靠性就差而且長期碰撞結果使其壽命降低，特別是對有速率平穩性要求的系統，由于帶來有害干擾力矩，更不宜采用。所以必須采用非接觸式開關元件，如千簧管、光電開關、零光柵讀數頭等等。下面介紹的是一種用具有高可靠性和低成本的霍爾開關元件實現絕對零定位的方案。



根據實驗結果可知定位的重復性約4秒左右.而且霍爾開關的導通點要比釋放點定位的重復性好。這是因?yàn)榛魻栭_(kāi)關的導酒點跳變沿比衢爾開關的釋放點跳變沿陡得多。

由于霍爾開關存在著諸方面的優點，如抗干擾性強，溫度性能好，工作頻率寬，堅固可靠、體積小、調整方便、價格低廉等等，目前已廣泛用于自動化生產和測試設備中。在慣導測試設備中，霍爾開關作為絕對零位置傳感器只是初步嘗試，在速率測量和自動保護和監測.系統中皆可發揮其應有的作用。
