目前市場上所出售的位置檢測傳感器普遍存在體積大、測量范圍小、測量范圍基本固定的缺點而不適用于直線驅動并聯機構的極限位置檢測，因此課題組設計并制作了基于線性霍爾元件的檢測范圍可調接近開關。
這種接近開關可以把機械安裝位置的微調轉換為對電器元件參數的調整，即可以通過調節電器元件的參數實現傳感器檢測范圍的調整，這樣，降低了對傳感器安裝精度的要求，易于實現并聯機構四個分支桿初始極限位的統一調整。

霍爾器件是一種以霍爾效應為工作基礎的磁傳感器，用它們可以檢測磁場及其變化，可在各種與磁場有關的場合中使用?；魻栃?yīng)，是由科學家愛德文.霍爾在1879年發現的，是指在一塊通電的半導體薄片上，加上和薄片表面垂直的磁場B，在薄片的橫向兩側會出現一個電壓。UN稱為霍爾電壓，電極c與電極d間通以工作電流I，電極a與電極b間取出霍爾電壓UI。在I恒定時，霍爾電壓UN與磁場強度B成正比。

電路工作原理

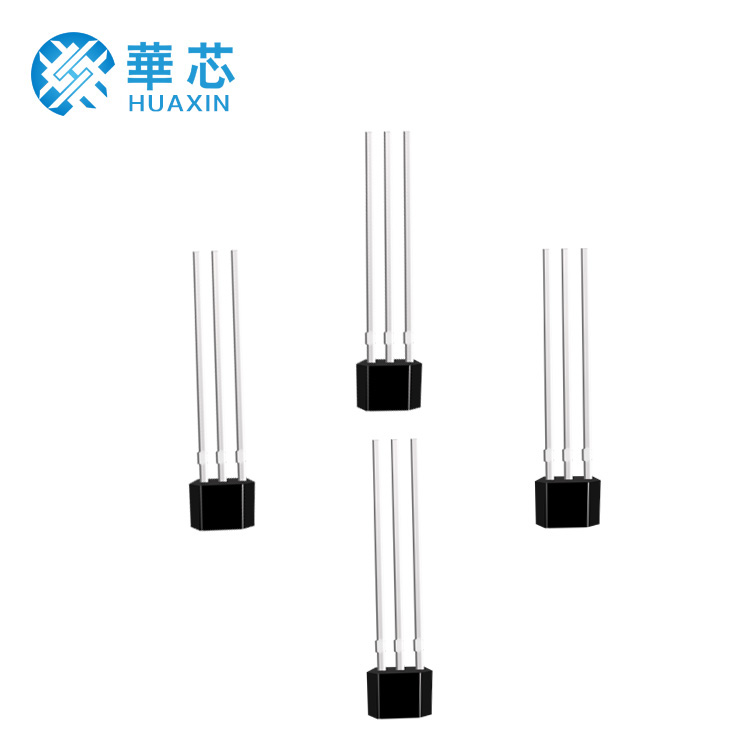

當移動副移動部件帶著磁鋼向HX6689靠近時，HX6689輸出引腳的電壓輸出值增加，運算放大器同相輸入端輸入電壓V+增加，當V，大于用戶設定閥值V+時，運算放大器輸出發生偏轉，光電耦合器TIL117的發光二極管正向?qū)òl(fā)光，使得TIL117光敏三極管飽和，拉低limit output 點電位，輸出有效信號。

檢測范圍設定
HX6689的輸出電壓代表移動副的移動距離，接入運算放大器的通向輸入端。用戶通過調節精密可調電阻R。的阻值改變運算放大器的反向輸入端輸入電壓V-，作為位置檢測傳感器的設定值。其中：


根據實驗測得磁場方向不發生改變時HX6689輸出電壓范圍為(+2.95V，+6V)。根據系統運行時工作電流小，能耗較低的原則兼顧電器元器件的電器參數分別取R2、R7為1KQ，R6取值50KQ ，供電電壓取5V。用戶檢測范圍所對應的運算放大器反向輸入電壓調整范圍為：


設R。阻值為R千歐姆，則有：


顯然，當電路供電電壓U恒定時，用戶設定檢測范圍越小越靠近0處時，可調電阻的調節范圍越大，利于檢測距離的精密設定。
