隨著生產技術的發展，電力越來越離不開我們的生產、生活。然而， 各種觸電事故也屢屢發生，特別是在對高壓電的操作中，危險性就更大，假如有一個裝置能在容易發生觸電事故的場合時時提醒操作人員，那么就能減少甚至杜絕意外的發生，保護人們的生命財產。因此，一個小巧靈敏、使用簡單，便于攜帶的智能化報警裝置的研制開發就被提上了日程。


根據交流電磁場理論，交變電場的周圍產生磁場，交變磁場的周圍也有電場，因此，測量電場和磁場是統一的問題。我們需要研究的的是在一定電壓的帶電體周圍，檢測其電磁場，并在規定的距離內報警。這里并不是要精確地測量電磁場的大小度量，而是測量周圍的電磁場是否達到給定的某個門限，即電壓伏數和距離的一個經驗關系。


工作原理

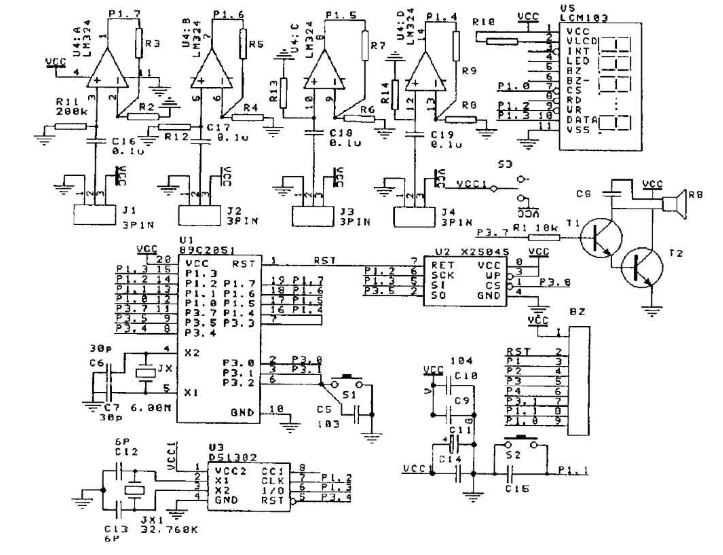

該報警系統主要由A T89C2051、DS1302、X25045 LCM103。前級信號感應放大電路和其它外圍電路組成，如圖1所示?？臻g電磁場信號在霍爾元件Jx上被感應，輸出信號主要含有直流信號、交流50Hz信號和比其更高頻率的干擾信號，這個復合信號經過截止頻率大約是2Hz高通濾波器輸出
到放大器LM324，如果信號幅度大于3.4V ，或低于1.4V，單片機就分別檢測到“1”或“0”接近方波的50Hz脈沖信號。微處理機根據設定的擋位檢測相應端口的信號，，通過對波形的檢測，確定是50 +5Hz的工頻信號后，驅動微型喇叭發聲示警并顯示其擋位。由此可見，發出警報需兩個條件，一個是幅度，相應擋位的輸出信號要達到一定的幅度才能被微處理機檢測，這體現在報警器離交流信號源的距離遠近；另一個是頻率，即要是50 ±5 Hz工頻信號才能被微處理機確認，這樣空間高頻電波、高頻機、靜電等干擾信號被濾除，確保信號的正確測試。

本報警器裝置除了完成上述主要的檢測報警功能之外，增加了時間顯示及節電功能，這提高了本裝置的實用性和方便性，并且在報警功能不用的場合下可作為電子時鐘，從而能夠方便地獲取日期時間的信息。液晶的使用使本裝置直觀和方便。微處理機定時讀取時鐘芯片的時間，經過轉換后送到液晶屏幕用人們普遍接受的格式顯示出來。為了實現擋位的設置和時間、日期的調整，設置了兩個按鍵，微處理機通過外部中斷處理這兩個按鍵的所有功能。
