超聲波電動機是近二十年來新發展起來的新型電機，它不同于傳統的繞線式電機，由壓電陶瓷的逆壓電效應產生振動,通過定轉子之間的摩擦力傳遞能量，驅動電機轉子旋轉或直線運動而對外做功。


優點

它具有結構簡單低速大轉矩?zé)o電磁干擾功率密度大斷電自鎖控制響應快等傳統電機所無可比擬的優點。在工業控制系統、汽車專用電器精密僅器僅表辦公自動化設備智能機器人等領域有廣闊的應用前景。

由于超聲波電動機控制響應快斷電自鎖關斷后的轉角很小，因此可通過外部傳感器直接關斷，適合作為控制型步進電機使用。


霍爾元件在系統中的應用

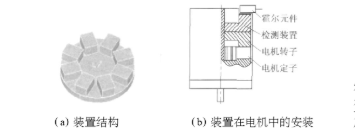

我們使用霍爾元件作為超聲波電機轉子的位置檢測器，它在電機控制中通常用于檢測磁體的有無，以此反映被測物體的位置關系。但是因?yàn)檫@里的電機尺寸較小， 對磁鋼的設計和加工精度要求高，很難滿足要求。如圖1所示的裝置，裝置材料為鐵，其中突起部分我們定義為“齒”，共8

個，在空間位置上相差45^o；均勻分布于電機轉子上。利用霍爾元件檢測齒的邊緣，作為電機轉子位置的反饋信號。

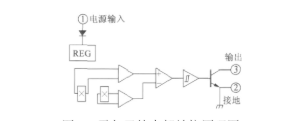

我們選擇使用的是華芯霍爾元件HX6689，只有電源輸入及地輸出三個管腳。本設計的電路系統結構包含有：霍爾傳感器、電壓調節器溫度補償電路放大器施密特觸發器和集電極開路輸出單元等。它的功能為對鐵質物體的靠近和離開而引起的磁場變化作出反應而輸出數字信號。該霍爾元件

主要用于齒輪檢測位置檢測及電機調速等場合。


當鐵質的齒邊緣靠近或離開重爾元件時，由于鐵質材料對磁場的影響使兩個霍爾傳感器感應到的磁場強度不同，它們的輸出信號也不同，經片內信號處理電路處理后輸出高電平。同理，當鐵質的齒邊緣離開霍爾元件時，它輸出低電平。因此，實時檢測輸出信號，以檢測到信號

的上升沿，作為電機轉子轉過了45^o 角的標志。


由于霍爾元件片內集成有溫度補償電路和施密特觸發器，使檢測結果受有效工作氣隙的變化和溫度變化而引起的霍爾傳感器動作點的變化的影響減到最小，保證檢測結果有較高的精度。

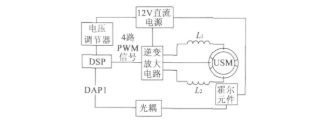

系統中的核心元件為DSP芯片，主要完成:：生成驅動行波型超聲波電動機旋轉所需的兩組頻率可調、相位差可調的PWM信號；實時檢測霍爾元件的輸出信號，判斷電機是否轉過45^o 角，完成定位控制。
