為了人員和貨物以及電梯本身的安全，國家標準GB7588 《電梯制造與安裝安全規范》對電梯超載運行制定了嚴格要求。電梯控制系統一般需要測 量裝置提供輕載、滿載、超載三個開關量信號，高檔智能電梯還需要模擬量電壓或電流輸出信號。另外，電梯的一些控制功能，比如滿載直駛，防搗亂功能，也需要有一個測量電梯負載的裝置為控制系統提供電梯的負載信號。

目前測量載重的傳感器比較多，有壓敏電阻式、電渦流式、電容式等等。這些傳感器的特點是電路設計復雜，安裝操作麻煩，隨著測量量程的增加，體積也會相應增大。并且大多數傳感器測量時需要與被測物體相接觸，比較容易磨損，一旦接觸表面不均勻，則靈敏度會下降很多，大大限制了傳感器的使用壽命。

非接觸式霍爾開關，作為電梯智能傳感器，實現電梯載荷量的遠距離傳送。在傳輸方式上采用現今比較流行的電源線載波通訊，通過雙音多頻(DTMF)信號發生器，將傳輸數據轉換成雙音多頻信號，并耦合入電源線進行遠距離數據傳輸。


電梯智能稱重變送裝置的總體硬件結構

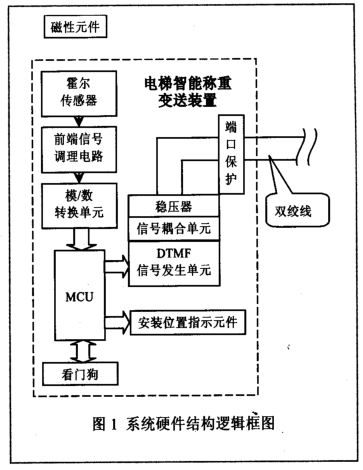

電梯智能稱重變送裝置的硬件設計充分考慮了大小和性價比，用最少的元器件設計出滿足要求的硬件電路。其系統硬件結構邏輯框圖如圖1所示。硬件結構包括霍爾開關、信號放大A/D轉換電路、AT89C2051CPU模塊及兩線制發送接口電路組成。首先由霍爾將電梯轎廂的載荷量轉化為對應的電壓值，經放大電路，再由A/D轉換電路將模擬量轉化為數字量傳送給單片機。數據在單片機中經過數字去除干擾濾波處理后，再由兩線制接口電路實現遠距離傳輸。

原理

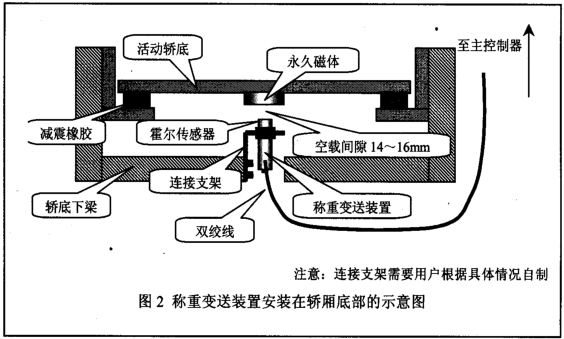

霍爾在應用于電梯稱重變送裝置時，將集成了線性霍爾的整個變送裝置固定在活絡轎廂的底部，并在轎廂底部放置-塊永久磁體。當人進入轎廂內時，轎廂底部因受重而產生形變，磁體和霍爾開關之間產生位移，引起霍爾感應的磁場磁通量變化，從而產生相應的線性電壓輸出，進而獲得載重、位移與電壓的對應關系。輸出的電壓經過差分放大得出需要采集的量。如果轎廂底部的橡膠的壓縮位移為3mm~10mm，稱重變送裝置可對5kg的載荷變化量做出反應。


霍爾與永久磁體間的距離對傳感器的靈敏度、線性度與量程都有很大影響，若霍爾開關與永久磁體距離很近，則該處的磁場強度很大，傳感器容易飽和，線性度差，量程小：若霍爾開關與永久磁體距離太遠，則磁場很弱，霍爾感應不到磁場，靈敏度降低，因此稱重變送裝置安裝時必須確定永久磁體與稱重變送裝置間的最佳距離。


在實際應用中，電梯空載時保持稱重變送裝置與磁體間距在19mm~22mm左右最為理想。為了使安裝滿足上述要求，利用CPU控制雙色發光二極管作為提示燈，當稱重變送裝置與永久磁體間的距離到達最佳距離的誤差范圍(士0。1mm)內時，提示燈交替閃爍，此時固定稱重變送裝置，完成安裝。

實際安裝中需要注意的是，應盡可能將變送裝置安裝在靠近轎底中心部位，并將其安裝在電梯轎底承重梁上，感應磁體吸附在活動轎底，且標志面正對傳感器感應點，并使轎底磁體對準傳感器上端面中心點，同時必須保證本裝置上端面與磁體端面相互平行。實際調試時，由于永久磁體所固定的活動轎底為導磁材料，磁體吸附在其表面后，磁感應強度會有所增強，所以一切數據應以現場測試所得為準。

采用這種方式設計的稱重變送裝置，利用了霍爾磁效應的非接觸性，具有不易磨損、壽命長、精度高的特點；采用兩線制傳輸方式，減少了連接線路，同時由于在線上傳輸?shù)牟皇莻鹘y(tǒng)的模擬和數字信號，因此又具有傳輸距離遠，抗干擾能力強，可靠性高等特點。
