水平尺在建筑和實驗室等方面應用廣泛，傳統的氣泡式水平尺簡單易生產，但可觀性差，難以看準。一些電子式水平尺結構復雜，成本高，不便宜于推廣應用。本文利用擺式機構和兩個線性霍爾傳感器設計一種電子式水平檢測尺，該水平尺靈敏度高，結構簡單，便于制作。

傳感器探頭采用直徑為23mm、長為10mm的PVC管制作骨架，采用厚為0.5mm的透明塑料制作蓋板，在PVC管圓心處安裝轉軸，在轉軸上懸掛一個扇形擺， 擺的底端粘貼一長方形永磁體，PVC管的外面粘貼兩個線性霍爾元件H1和H2，并接通+4.5V電源。當永磁體當霍爾元件處于H1和H2中間位置時，H1和H2輸出電壓相同，當PVC管旋轉讓磁鐵靠近H1， H1輸出電壓高于H2，反之H2輸出的電壓高H1。

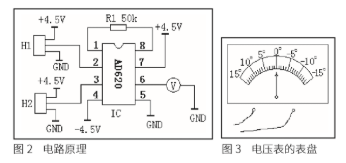

采用一個儀表放大電路對H1和H2輸出的電壓進行差動放大和阻抗變換，放大倍數設計為約2倍，電阻R1設計為50k2，線性霍爾元件H1和H2的輸出連接到儀表放大電路的引腳2、3。儀表放大電路的輸出連接電壓表，電壓表的指針零位調整到表盤的中央，正電壓輸入時，指針向右偏轉。

設備與工作原理
需要準備PVC管、透明塑料片(厚0.5mm)、線性霍爾元件、永磁鐵、儀表放大器、可調電阻(50k) 、電壓表頭，鈕扣電池若干，有機玻璃板。

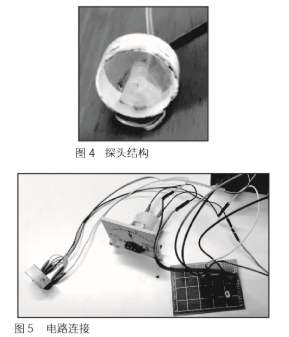

可調電阻(50k) 、電壓表頭，鈕扣電池若干，有機玻璃板。按圖1制作好傳感器探頭，線性霍爾元件H1和H2相距8mm，扇形擺的半徑9mm，扇形擺能繞中心軸自由轉動。

連接好電路，將電壓表頭量程改裝成土1V。用有機玻璃板制作-個長方形盒子，用作水平尺外殼。

將電壓表頭指針零點設表盤中心，表盤面板刻度改為變頻交流電源是一種頻率為360 -800Hz、115V 的交流電源。它最大優點是省去了恒頻交流電源的恒速傳動裝置，從而省去了很大一部分安裝重量和空間。

和恒頻交流電源相比，變頻交流電源還有以下幾個優點：
(1) 變頻交流電源系統可用于起動航空發動機；

(2) 恒頻交流電源的發電效率僅為70%左右，而變頻交流電源系統的發電效率能夠達到90%，大大提高了電源系統的容量；

(3) 變頻交流電源結構簡單，體積重量小，平均故障間隔時間長。

變頻交流電源系統優點很多，但是也存在不足：
(1) 變頻交流供電系統的配電系統復雜；

(2) 變頻交流電源系統因頻率變化范圍大給用電負載帶來不利影響；

(3) 它不能像直流電源系統那樣實現并聯運行，不間斷供電。

270V高壓直流電源系統在并聯供電及不間斷供電設計上存在很大優勢，270V 高壓直流電源系統具有如下特點：
(1) 高壓直流發電機結構簡單、功率密度高、轉換效率高；

(2) 能夠?qū)崿F(xiàn)不間斷供電；

(3) 電纜設計重量輕；

(4) 能夠滿足大功率用電設備用電需求；

(5) 能夠適應多種非線性負載。

因此，不管是變頻交流電源還是高壓直流電源系統，都為以后直升機大功率用電設備奠定了基礎，大大提高了電源系統的轉換效率，減輕了直升機的設計重量，提高直升機的商載能力。
