霍爾效應定義了磁場和感應電壓之間的關系，當電流通過一個位于磁場中的導體的時候，磁場會對導體中的電子產生一個垂直于電子運動方向上的作用力，從而在垂直于導體與磁感線的兩個方向。上產生電勢差。根據這種磁電效應，并且伴隨著高強度高穩定性磁體和工作于小電壓輸出的信號調節電路的發展，霍爾元件開始大規模、廣泛地應用于工業自動化技術、檢測技術及信息處理等方面。伴隨之汽車電子的不斷發展，位置傳感器開始應用到自動變速箱控制器中，通過檢測在自動換檔過程中換檔撥叉的實際位置以確定是否換檔成功。

霍爾效應原理
霍爾效應從本質上講是運動的帶電粒子在磁場中受洛侖茲力作用引起的偏轉。當帶電粒子(電子或空穴)被約束在固體材料中，這種偏轉就導致在垂直電流和磁場的方向上產生正負電荷的聚積，從而形成附加的橫向電場?；魻栃?yīng)的原理如圖1所示，當通電介質處于垂直于電流方向的磁場時，此時電流方向?yàn)閄軸正方向，磁場方向?yàn)閆軸正方向，用電壓表可以測量出介質Y方向兩側產生的電勢差VH。

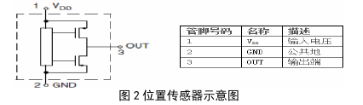

根據霍爾效應制作出來的位置傳感器示意圖如下，VDD于霍爾板的磁通量成正比例關系，而變速箱在生產標定過程中將換檔撥叉的位置以及輸出電壓的大小按照一一對應的關系存儲在變速箱控制器內。

關鍵技術
在整車的實際應用中，變速箱控制器獲得位置傳感器的輸出電壓Vout通過查詢存儲數據可知換檔撥叉的精確位置，以此來判斷是否換檔成功。

通常情況下，變速器內的位置傳感器不只一個，如上圖共有六個霍爾傳感器(四個位置傳感器和兩個速度傳感器)，這就對各自的相對位置有嚴格的要求，因?yàn)槿绻噜弮蓚€(gè)傳感器的感應區域重疊的話就會有干擾，這對變速箱的設計提出了一定要求。另外，霍爾元件在變速箱中的輸出電壓一般都比較小，僅達到毫伏量級，這就需要電路中的集成小信號放大、濾波等功能，現代大規模集成電路滿足了此要求。

霍爾被廣泛應用于汽車電子領域，相應的霍爾元件通過檢測磁場變化，轉變?yōu)殡娦盘?hào)輸出，可用于監視和測量汽車各部件運行參數的變化。例如位置、位移、角度、角速度、轉速等等，并可將這些變量進行二次變換：可測量壓力、質量、液位、流速、流量等?；魻柶骷敵隽恐苯优c電控單元接口，可實現自動檢測。如今的霍爾器件都可承受一定的振動，可在零下40攝氏度到零上150攝氏度范圍內工作，全部密封不受水油污染，完全能夠適應汽車的惡劣工作環境。
