飛輪通常采用無鐵芯結構的三相無刷直流電動機作為驅動部件，采用碼盤或霍爾元件作為無刷直流電動機的位置傳感器。位置傳感器的作用有兩個：一是檢測轉子在運動過程中的位置；二是形成飛輪的測速脈沖，以便于上位機采集并計算飛輪轉速。飛輪旋轉一周得到的測速脈沖數量直接決定飛輪的調速性能，進而影響飛輪的轉速控制精度。

目前，飛輪所采用的傳統的三霍爾測量器件存在測速精度低的缺點，其原因在于電動機旋轉一周僅能產生3倍于極對數的測速脈沖數，因此在需要頻繁過零調速。并強調低速平穩性的飛輪中應用較少。采用碼盤作為飛輪的位置傳感器可以得到更多的脈沖數，但采用碼盤存在結構復雜、體積大、成本高、可靠性差的問題。

飛輪轉速測量精度分析
某工程任務對飛輪具體要求如下：飛輪采用的三相8對極磁鋼結構的無刷直流電動機。電動機外轉子直徑100mm，與上位機通訊指令周期為2s，飛輪轉速的控制精度優于約6°/ s， 即1r/min。上位 機測速采用測頻法，轉速脈沖上、下沿計數?？紤]上位機通訊指令周期為2s，取飛輪轉速采樣周期為1.5s，測量最小誤差為±1個(2個)轉速脈沖，(即1.5s里要有2個)則要求在9°機械角范圍內至少均勻分布2個位置脈沖，即每轉80個轉動脈沖。

以往的三霍爾測量器件構成的飛輪轉速反饋僅能提供最多每轉24個轉速脈沖(霍爾數x磁鋼極對數)，其轉速精度為4r/min，顯然無法滿足使用要求。在電動機結構不改變的情況下，需要將霍爾數量增加到12個(3的整數倍)。以提供最多每轉96個轉動脈沖、192個計數邊沿用于測速。以滿足飛輪每轉80個以上的轉速脈沖的要求。


多霍爾元件安裝布局的具體設計

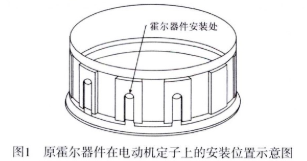

圖1所示為環氧澆鑄前的電動機定子骨架，通常的做法是在骨架的突起處開槽(圖1霍爾安裝處)，用于安裝霍爾。安裝完成后再進行環氧澆鑄，將霍爾固封在定子骨架內部。這種做法的缺點在于：

①不易維修。尤其是定子進行環氧澆鑄后，如果發生霍爾元件失效情況，只能更換整個電動機定子。

②器件定位精度差。對于多霍爾安裝時，無法對轉速信號相位進行調整以達到較高位置精度的要求。

針對原有的霍爾安裝方式帶來的缺點，改變器件的安裝位置如圖2所示，將器件安裝在電動機定子的外襯套圓周邊沿上。利用轉子磁鋼邊沿的磁場激發器件的狀態改變。這種做法可以有效地克服原有的霍爾安裝方式的缺點。需要注意的是設計時在磁鋼端面和霍爾元件之間需要留有合適的間隙，既要保證有足夠的磁場強度以激發霍爾，又要保證兩者。不會因間隙過小發生機械干涉，導致飛輪卡死。

下面結合圖2、圖3進行多霍爾具體設計的說明，按照數量增加到12個的具體要求，在一對極的磁鋼構成一個電周期的情況下在一個電周期內12個霍爾信號將產生12個轉速脈沖(也即24個信號邊沿，上升和下降沿)用于測速。飛輪電動機為 8對極，則每對極磁鋼的機械角度為45°。這就意味著要在這樣一個機械角度內沿電動機定子邊沿鑲嵌12個霍爾，每個霍爾相隔的機械角度為3。75°，而一對極磁鋼對應的電動機定子邊沿弧長僅為39mm，霍爾元件自身寬度4mm，顯然在一-對極磁鋼的機械角度內安裝12個霍爾是無法實現的，針對這種情況在本設計中對霍爾的分布進行分組處理，將12個霍爾平均分成4組，按每組內3個霍爾相差機械角度15° 。如圖3所示。即一個電周期內三個霍爾電角度相差120° ， 每組霍爾元件與相鄰的一組相差機械角度3。75° ， 在電動機定子圓周上進行分布，采用這種分組方式主要出于兩方面考慮：

①對于三相六狀態的無刷直流電動機而言，這樣的分組方式使每組霍爾均可用于電動機換相(需在軟件中進行一定的相位補償)，當一組霍爾用于電動機換相的主份時，其余各組可看作該主份的備份，有利于提高設計的冗余度與可維修性。

②可將每組霍爾預埋在單獨設計的滑塊上，利用滑塊在安裝圓周上的滑動來調節組與組之間的相對位置，進而達到調整脈沖信號邊沿相位的目的。

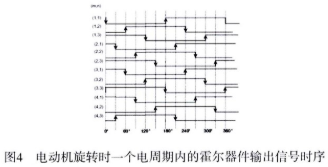

電動機旋轉時霍爾輸出信號時序如圖4所示，從圖4中可以看出，在每對極磁鋼對應的電周期內都會有24個由霍爾元件產生的邊沿信號用于測速，電動機旋轉一周將產生192個邊沿信號。
