霍爾開關廣泛應用于我們的生活中。比如我們生活中使用的一些電器和測量儀器，比如冰箱、空調、微波爐和智能水表等等。霍爾開關可以用來測量轉速，那您知道如何測量嗎？帶您來了解。

如何使用霍爾開關測量轉速？

有許多測量的方法，根據脈沖來計數，測量轉速的方形法主要包括M法(測頻法)，t法(測周期法)和MPT(頻率周期法)。該系統采用M法(測頻法)。由于轉速是通過單位時間內的轉數來衡量的，因此大多數轉速都是在轉換過程中有規律的重復運動。根據霍爾效應原理，在電機轉軸上的轉盤邊緣固定一塊永磁體。當轉盤隨測量軸轉動時，磁體也會同步轉動。旋轉圓盤下方安裝有霍爾裝置。當轉盤隨軸轉動時，在磁體產生的磁場的影響下，霍爾裝置輸出一個脈沖信號，其頻率與轉速成正比。

式中：n是電機的轉速；p是電機每轉的脈沖數；t為輸出方波信號的周期，直流電機的轉速可根據公式計算。

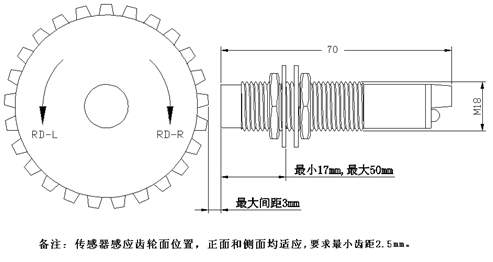

測量電機轉速的第一步是將電機轉速表示為可被單片機識別的脈沖信號，以便進行脈沖計數。作為轉速測量系統的傳感器，霍爾開關具有結構牢固、體積小、重量輕、使用壽命長、安裝方便等優點。因此，選擇霍爾開關來檢測脈沖信號。其基本測量原理如圖是當電機轉動時，帶動它運動，產生相應頻率的脈沖信號，經信號處理后輸出到計數器或其他脈沖計數裝置，測量轉速。

霍爾開關測速方案

霍爾開關轉速測量方案的霍爾效應是指當磁場作用于載流金屬導體和半導體中的載流子時，橫向電勢差的物理現象。當電流通過金屬箔時，如果在垂直于電流的方向上施加磁場，在金屬箔的兩側將會產生橫向電勢差。利用霍爾效應可以設計和制造各種傳感器?；魻栯妱莶頤H的基本關系是：
公式中：KH―霍爾系數；n―每單位體積的載流子或自由電子的數量；q―電子電量；I―電流通過；B―垂直于I的磁感應強度。

用霍爾效應的表達式：UH=KHIB。當被測物體裝載有N個磁體時，物體每轉磁場變化N次，霍爾電勢相應地變化N次。輸出電位可被放大，整形，計數電路可測量被測旋轉物體的轉速。
