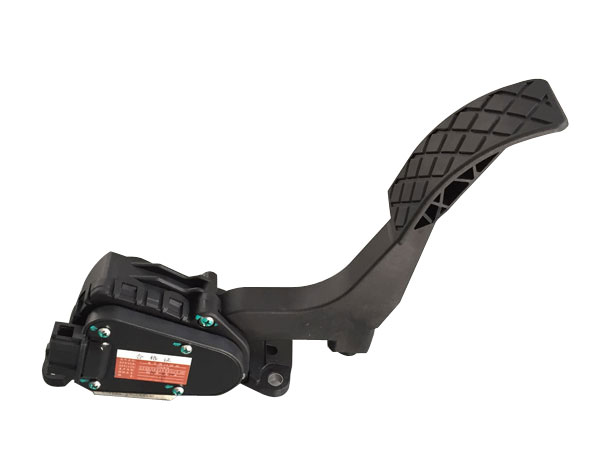

電子油門一般都采用線性霍爾，其工作原理是，油門踏板與磁鐵聯動，踩動踏板時候油門聯動軸帶動磁鐵轉動，此時霍爾與磁鐵之間距離改變，相應的線性霍爾輸出的電壓值也變化，測量這種輸出電壓值與磁鐵的位置的對應關系，就可以計算出油門的踏板的角度位移數據。傳送油門踩踏深淺與快慢的信號，這個信號會被控制系統接收，然后再發出控制指令要節氣門依指令快速精準的開啟它應當張開的角度。



電子油門控制系統主要由油門踏板、踏板位移傳感器、ECU（電控單元）、數據總線、伺服電動機和節氣門執行機構組成。位移傳感器安裝在油門踏板內部，隨時監測油門踏板的位置。當監測到油門踏板高度位置有變化，會瞬間將此信息送往ECU，ECU對該信息和其它系統傳來的數據信息進行運算處理，計算出一個控制信號，通過線路送到伺服電動機繼電器，伺服電動機驅動節氣門執行機構，數據總線則是負責系統ECU與其它ECU之間的通訊。




而使用線性霍爾元件的客戶可能經常會遇到一個難題，那就是很多線性霍爾元件的一致性達不到客戶的要求，但是由于在霍爾制作過程以及安裝過程中的種種原因，誤差是不可避免的，所以線性霍爾的高一致性成了一個難題。然而可編程線性霍爾HX6388的出現就完美解決了這個難題，可編程霍爾可以先安裝，等所有外在因素都確定好了之后，把霍爾安裝在所需位置，用編程器對它進行編程，這樣，所輸出的信號幾乎沒有誤差，一致性非常高。

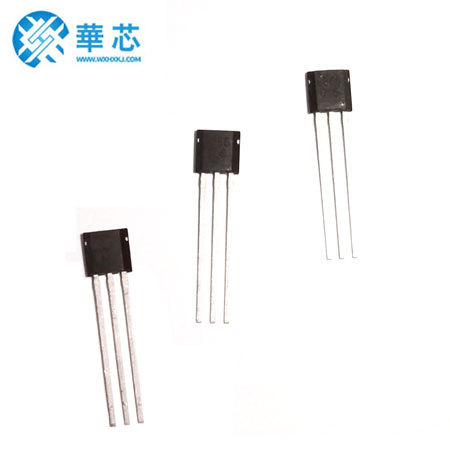

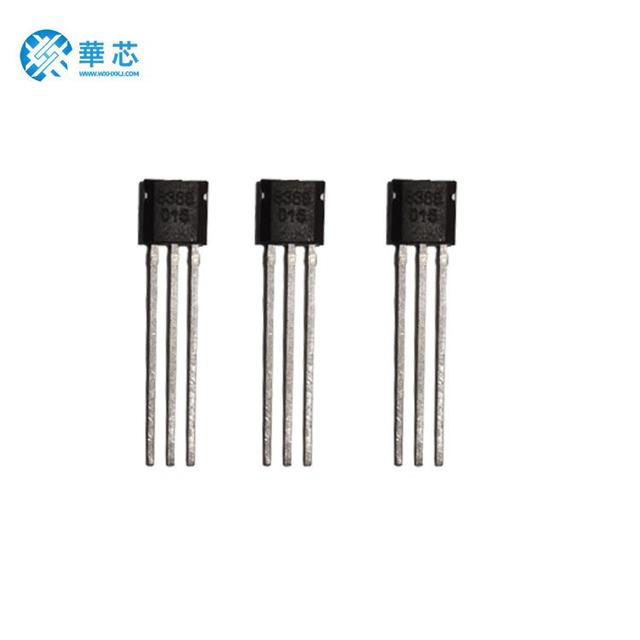

可編程線性霍爾元件，它具有開路，過壓欠壓檢測，且可以對并行連接在同一供電電壓上的不同傳感器分別編程?？删幊叹€性霍爾HX6388是一個基于霍爾效應的單線性輸出通用磁場傳感器。該傳感器的設計和生產采用亞微米CMOS技術，它常結合旋轉或移動磁體來測量角度或距離。主要特征如磁場范圍，靈敏度，靜態輸出電壓(在B=0mT時的輸出電壓)，且可以通過編程一個非易失性存儲器來改變輸出電壓范圍。該傳感器具有比率輸出特性，即輸出電壓與磁通量和供電電壓成正比。


可編程線性霍爾HX6388具有帶一個開關偏置補償?shù)臏囟妊a(bǔ)償霍爾極板，一個A/D轉化器，數字信號處理單元，一個帶輸出驅動的D/A轉換器，一個帶冗余和標準數據鎖存的EEPROM存儲器，一個用于對EPROM讀寫的串行，所有引腳都具有保護功能等特點。內部數字信號處理單元對模擬量偏移，溫漂，機械應力處理，提高傳感器的精確度。




可編程線性霍爾HX6388的編程可以通過調制供電電壓來完成，無需額外的引腳編程。它的編程允許直接調節2點校正輸出電壓到輸入信號(如機械角度，距離或電流)。每個傳感器在客戶的制造過程可能需要個別調整。這個校準程序，傳感器的公差，磁鐵，機械及定位，可以在最后裝配。這為目前需要機械調整和激光微調校準系統提供了一個低成本的選擇方案。


此外，首先霍爾集成電路的溫度補償適合于所有普通磁性材料；其次，規定了靈敏的霍爾傳感器溫度系數。這就保障了傳感器能夠高精度的工作在全部溫度范圍之內。

產品優點：
1.可完美替代市場上電子踏板主流應用霍爾HAL888，并在其芯片上做出升級。
2.貨源充足。
3.物美價廉。
4.可以使用HAL888的編程器進行參數編輯。
