在紡織工業中，張力傳感器用于檢測紗線滾筒的張力。張力過小容易導致紗線松弛起皺，而張力過大則會導致紗線斷裂。因此，為了提高產品質量和效率，需要在線準確檢測和控制紗線的張力，從而在生產和加工過程中保持紗線的張力恒定。




張力傳感器根據工作原理可分為應變片型和位移型。應變片型是拉伸應變片和壓縮應變片以橋的方式連接在一起，受到外壓時，應變片的電阻值也發生變化，變化值會與拉力的大小成正比；位移型是通過外力施加載荷，使彈性片發生位移，然后通過位移變化最終檢測張力。這兩種張力傳感器的缺點是：

1.安裝角度要求高，容易存在輸出偏差。

2.校準過程復雜，需要調整電位器，生產效率不高。

3.使用電阻應變片，制作工藝復雜，電阻橋一般為陶瓷基板，容易折斷。


一張力值檢測模塊，安裝在待測紗筒的一側，用于檢測紗線的張力值并將其轉換成相應的位移量；一磁鐵，用于根據位移量改變霍爾開關和處理電路模塊之間的距離；霍爾開關和處理電路模塊，用于根據檢測到的磁場強度變化值獲得輸出差分電壓，并在后續電路處理后輸出模擬電壓。

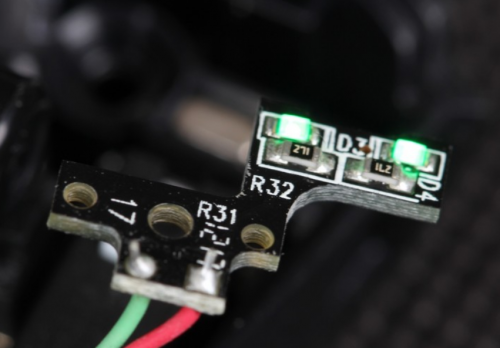

霍爾元件和磁鐵用作核心元件。當張力值檢測模塊檢測到張力值時，磁體發生位移，從而改變磁體與霍爾元件之間的距離，改變霍爾開關感應到的磁場強度，輸出相應的模擬電壓。張力不直接作用在霍爾芯片上，電子器件不直接接觸紗線，使用壽命更長，可靠性更高。同時，霍爾開關具有線性度好、靈敏度高、響應速度快的特點。
