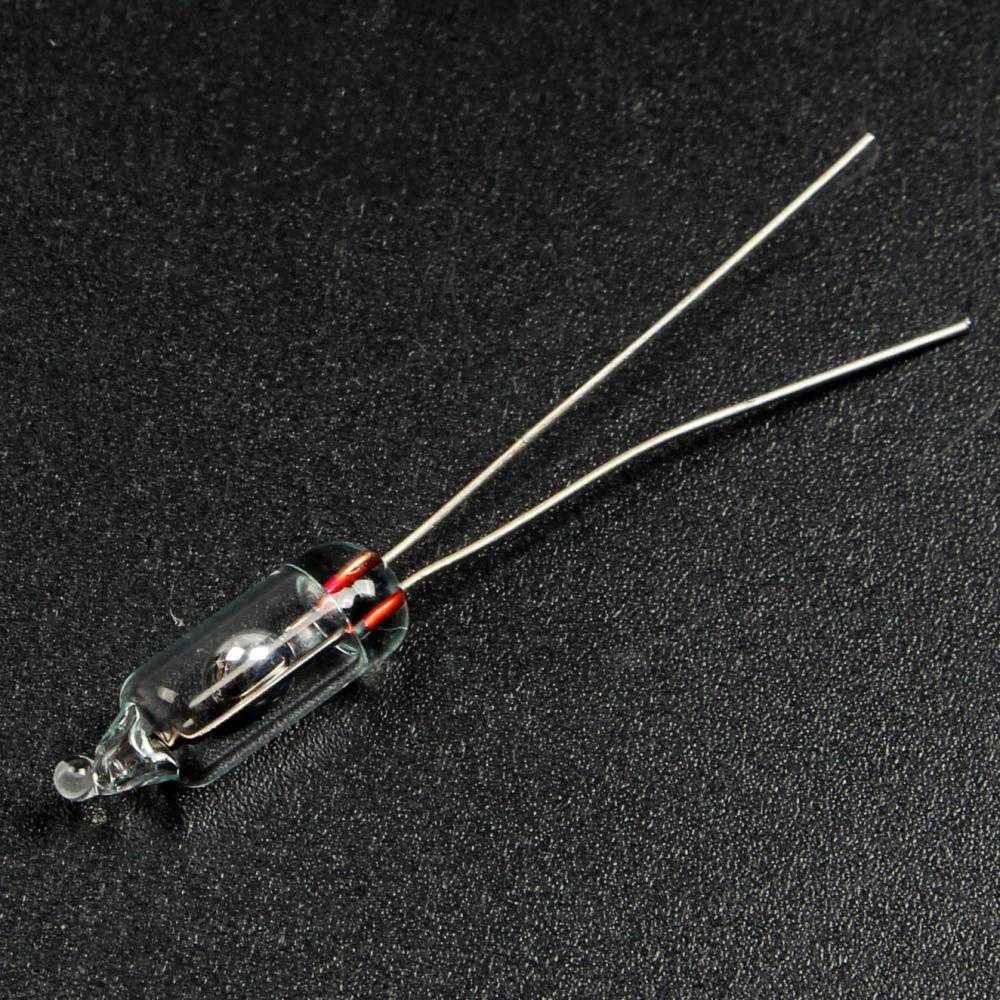

傾斜開關廣泛應用于各種電氣設備中，實現自動滾動保護和自動切換。目前，傾斜開關主要是重量型傾斜開關和水銀開關。重量型開關是一種在傾斜時使用懸掛重量來按壓機械開關進行操作的裝置。水銀開關是一個長容器，兩端連接著兩個電極。一小滴銀放在容器的內腔中。當開關傾斜時，水銀珠由于重力作用流向容器下部，同時接觸兩個電極，使電路閉合。




重型傾斜開關靈敏度低，重物容易卡住，可靠性差；水銀開關靈敏度高，運行可靠。但是，由于汞有毒，容易造成環境污染，應該用新的電子技術來代替。

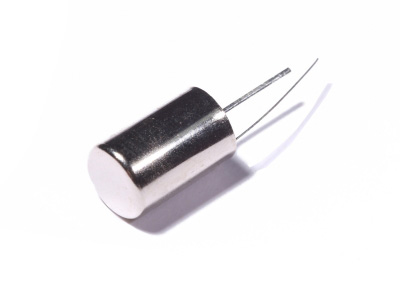

一種可替代水銀傾斜開關的傾斜開關模塊，主要利用霍爾效應原理工作。其結構包括殼體、開關組件和滾輪，殼體具有條形封閉內腔，滾輪置于殼體內腔中，開關組件安裝在殼體的一端.

由于殼體內腔充滿了油，滾子就浮在油中。當開關傾斜時，如果霍爾元件的一端稍高，滾輪向其滑動，內部磁鐵靠近霍爾元件，否則遠離霍爾元件，靠近輸出低電平，遠離輸出高電平?？刂破魍ㄟ^電壓信號的變化相應地控制開關。該裝置靈敏度高，可靠性好，無重金屬污染。
