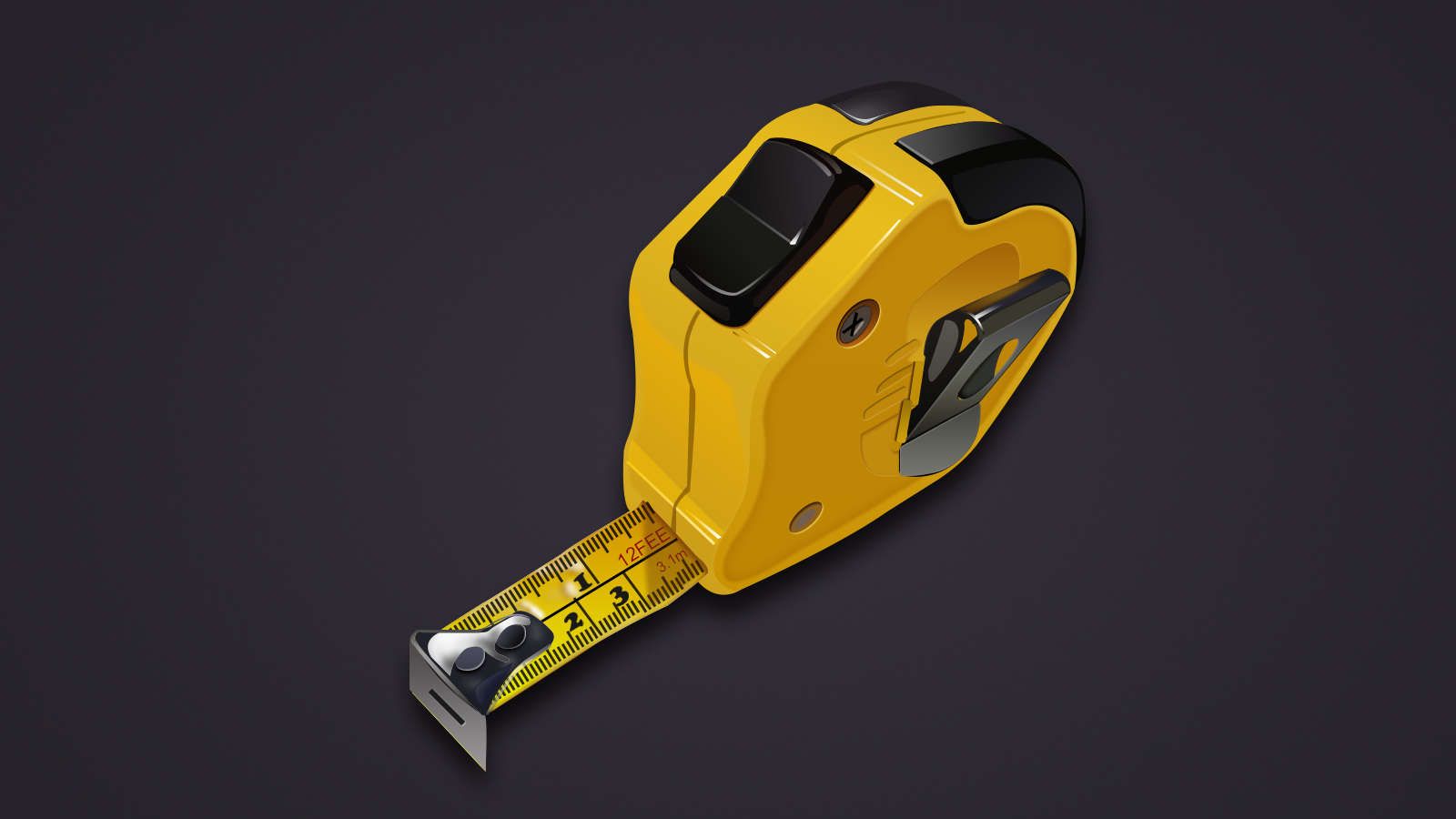

當今大多數的卷尺是鋼尺或布尺。在測量長度時，需要人工讀數。對于通用場所，由于不需要精確值并且不影響測量時間，因此現有的卷尺基本上可以滿足需求。然而，當測量精度較高時，這種卷尺不方便，準確且不方便記錄測量值。

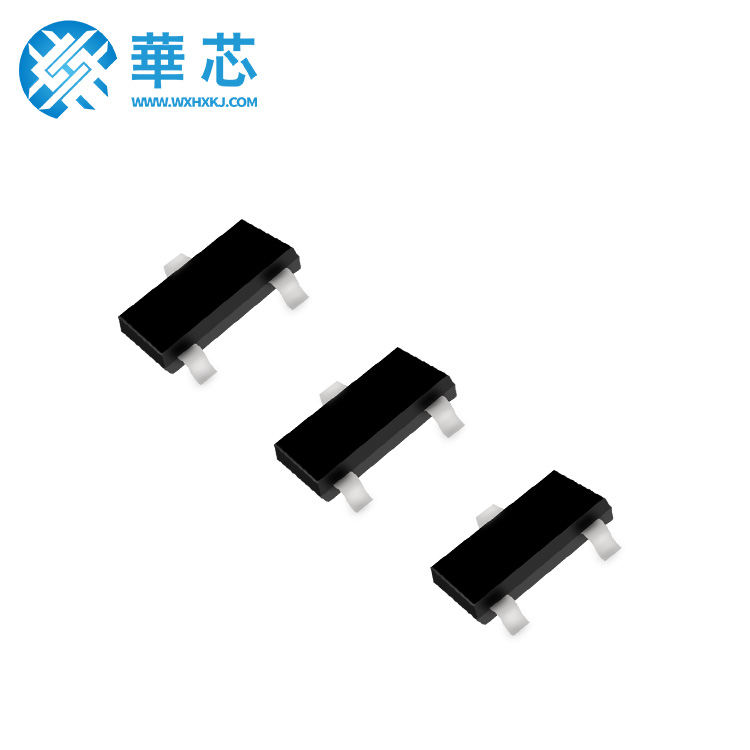

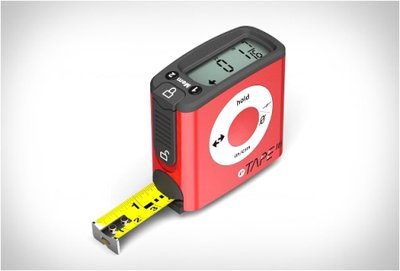

市場上有許多使用傳感器作為核心測量設備的電子卷尺。核心思想是將測得的距離轉換成電壓信號輸出寄存器以計算距離。以下是使用霍爾傳感器作為主要設備的電子卷尺。




霍爾型電子卷尺包括：外殼，卷尺筒，微處理器，感應卷尺，卷尺，探測頭，顯示裝置，控制按鈕；顯示裝置，聲音裝置和控制按鈕位于殼體的外壁上。它放置在外殼內部空腔的中間，可以圍繞卷尺的中軸旋轉：卷尺纏繞在卷尺上：外殼的右下角有一個出口，該出口與卷尺連通。內腔向下看，卷尺從卷尺伸出一端伸出孔并與下面的探測頭連接：感應測量機構位于卷尺和右下角的出口之間包括腳輪，磁柱，開關型霍爾元件和腳輪底座。



在使用中，當卷尺伸出或縮回時，由于卷尺和卷尺之間的摩擦，旋轉輪來回旋轉。每次磁柱通過開關型霍爾元件時，都會產生一個脈沖。通過比較兩個開關，霍爾元件脈沖波形可以測量旋轉輪的旋轉方向，并且可以使用記錄的脈沖數和旋轉輪的直徑來計算卷尺的長度。



測量時，旋轉卷尺筒，探測頭在重力作用下拉動卷尺條，卷尺條由于摩擦帶動旋轉輪旋轉，開關式霍爾元件它測量紡車的旋轉，并通過電纜連接到微處理器。微處理器將旋轉量轉換為長度并將其不時顯示在屏幕上。測量直觀，準確。當?shù)竭_(dá)指定位置時，聲音設備將發出警報。按下定位裝置固定卷尺，方便測量和計數。按下數據存儲按鈕以存儲測量值。如果操作成功，將發出語音消息。測量長度后，無需縮回卷尺。此時，按重置按鈕以重置計數并繼續測量。
