隨著生產的不斷發展，對直線大位移的測量提出了更高的要求。為此提出了一種以擺動式機械接觸滾輪為基本原理，基于霍爾元件進行信號檢測的直線大位移測量方法。該方法是一種直接以運動部件自身為靜止參照物的自為基準測量方式，將兩物體的相對直線運動轉變?yōu)闈L動輪的轉動，霍爾檢測滾動輪的轉動角度和方向來計算位移。該方法具有結構簡單測量裝置體積小量程大及適應環境廣等優點，有一定的應用價值。

現有的直線大位移傳感器主要以光柵磁柵電阻式電感和感應同步器等原理為基礎制成，測量精度較高，但總體結構尺寸較大測量性能易受濕度、灰塵等影響，這些傳感器測量方式有一定的相似性，基本上都是由標尺和檢測元件兩部分組成凹使用時，標尺和檢測元件分別固定于靜止和運動部件上，通過檢測靜止與運動部件的相對位置變化計算位移量。 測量原理
擺動式機械接觸滾輪測量方法的測量部件結構原理如圖1所示，固定支架安裝在運動部件上，擺桿在彈簧張力的作用下，將滾動輪壓靠到靜止平面上。滾動輪可繞軸心自由轉動，其圓周表面采用耐磨材料經防滑處理。磁柱均布在滾動輪上，2個開關型霍爾元件安裝在擺桿上，且位于磁柱側面并與磁柱在同一圓弧線上霍爾之間的夾角為磁柱分布夾角的1.3倍左右。當固定支架整體隨運動部件左右運動時，滾動輪由于摩擦力作用來回轉動。磁柱每經過霍爾元件一次將產生一個脈沖，通過比較2個霍爾元件的脈沖波形，可測出輪子轉動的方向，利用記錄的脈沖數和輪子直徑即可計算輪子在靜止平面上滾動的距離，也就是運動物體的位移。

信號檢測處理
信號檢測處理系統構成 ，如圖2所示。 開關型霍爾的輸出信號經信號調理電路放大濾波處理后輸入1、2口。由于物體運動的速度不定，霍爾元件輸出的脈沖時間間隔可能會相差很大，故單片機的信號采集采用中斷方式。將單片機的1輸入口設為中斷口，脈沖上升沿觸發，2輸入口設為電平采樣口。當然也可以設置成其它中斷和電平采集方式，只要保證2個通道的對比采樣關系即可，盡管脈沖信號的脈寬可能不同，但2個通道的脈沖電平對應關系是一致的?，F(xiàn)以圖1中四磁柱輸出等脈寬信號為例，說明具體采集方法。 當固定支架整體由右向左運動時，滾動輪順時針轉動。根據2個霍爾元件與磁柱的初始相對位置不同，輪子滾動一周時，單片機1 、2輸入口的波形呈現4種狀態， 其波形如圖3所示。通過比較4組波形，可以發現無論1 、2輸入口的初始狀態為1/0，1/1 ，0/0，0/1 ，輸入波形的對應關系是一致的，即第2到第4組的波形可以由第1組波形按照時間序列向左平移一定的相位得到同理，可以畫出固定支架整體由左向右運動，即滾動輪逆時針轉動的波形。

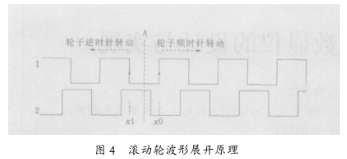

可看出滾動輪逆時針轉動的波形與順時針轉動的波形在相位上正好相反由于1、2輸入口的波形始終保持著連續一致的對應關系，滾動輪來回滾動產生的波形完全可以由一組波形在某一時間點A處，按照時間序列向左右兩邊展開得到，如圖4所示，

設滾動輪順時針轉動時位移方向?yàn)檎?。單片機的1輸入口電平信號在某一時間點x0處由0轉變?yōu)?，脈沖上升沿觸發單片機中斷。中斷程序查詢2輸入口電平，若為0 ，則說明物體向正方向運動， 累計脈沖數加1。當滾動方向不變時，脈沖數將不斷累加。若某一時刻，滾動輪變向?yàn)槟鏁r(shí)針轉動，則在x1時間點處，1輸入口脈沖上升沿觸發單片機中斷。由2輸入口電平信號為1，可判斷滾動輪變向?yàn)槟鏁r(shí)針轉動，累計脈沖數減1。單片機按一定的時間間隔把變化后的累計脈沖數和變化發生的時間保存到存儲器中，供計算處理。
