霍爾效應在汽車點火系統中的應用
在汽車點火系統中，有一種 是以霍爾信號發生器進行觸發的點火系統，該系統的信號發生器是應用霍爾效應原理制成的，所以又稱為霍爾式電子點火系統?；魻栃盘?hào)發生器是利用霍爾元件的霍爾效應工作的，即利用只有在直流電壓和磁場同時作用于霍爾發生器時，才能在發生器中產生電壓信號，此信號使發動機工作時產生點火信號。

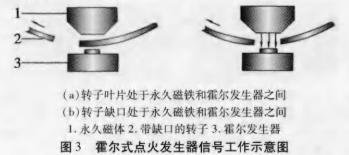

霍爾發生器的工作原理如圖3(a)所示， 當轉子葉片進入永久磁鐵與霍爾發生器之間時，永久磁鐵的磁力線被轉子葉片擋住，不能作用到霍爾發生器上，通過霍爾元件的磁感應強度近似為零，霍爾元件不產生電壓；隨著信號轉子的轉動，當轉子的缺口部分進人永久磁鐵與霍爾發生器之間時，磁力線穿過缺口作用于霍爾發生器上，通過霍爾元件的磁感應強度增高，在外加電流和磁場的共同作用下，霍爾元件的輸出端便有霍爾電壓輸出。發動機工作時，轉子不斷旋轉，轉子的缺口交替地在永久磁鐵與霍爾發生器之間穿過，使霍爾發生器中產生變化的電壓信號，并經內部的集成電路整形為規則的方波信號，輸人點火控制電路，控制點火系統工作。

霍爾式點火信號發生器比磁脈沖式點火信號發生器性能穩定，耐久性好，壽命長，點火精度高，且不受溫度、灰塵、油污等影響，特別是輸出的電壓信號不受發動機轉速的影響，使發動機低速點火性能良好，容易啟動，因而其應用日益廣泛。

霍爾效應在汽車位置傳感器中的應用
汽車上常用的位置傳感器主要有曲軸和凸輪軸位置傳感器、節氣門位置傳感器、加速踏板位置傳感器和離合器位置傳感器等，霍爾式位置傳感器已經大規模的應用在汽車上位置的測量。由于霍爾式位置傳感器是基于霍爾效應，所以其工作原理也是類似于霍爾效應原理。

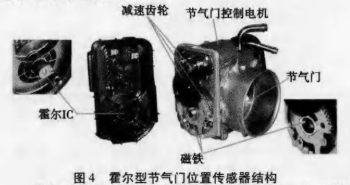

霍爾型節氣門位置傳感器由霍爾元件和可繞其轉動的磁體組成，如圖4所示。磁鐵安裝在與節氣門軸相連的軸上，和節氣門一起轉動。當節氣門開啟時，磁鐵同時轉動，通過霍爾元件的磁通量就會發生變化，霍爾元件輸出的電壓信號也就發生改變，通過合理的結構設計，可使霍爾元件隨磁鐵的旋轉，霍爾電壓產生線性變化?；魻柺焦?jié)氣門位置傳感器就是利用霍爾效應，將節氣門位置的變化轉換成磁通量密度的變化，來精確地測量節氣門的開度。
