當霍爾研究金屬傳導時，他發現了霍爾效應。隨著科學的不斷發展，霍爾效應已經應用到許多地方?；魻栭_(kāi)關就是其中之一。讓小編向您介紹霍爾開關信號的功能。

霍爾開關簡介

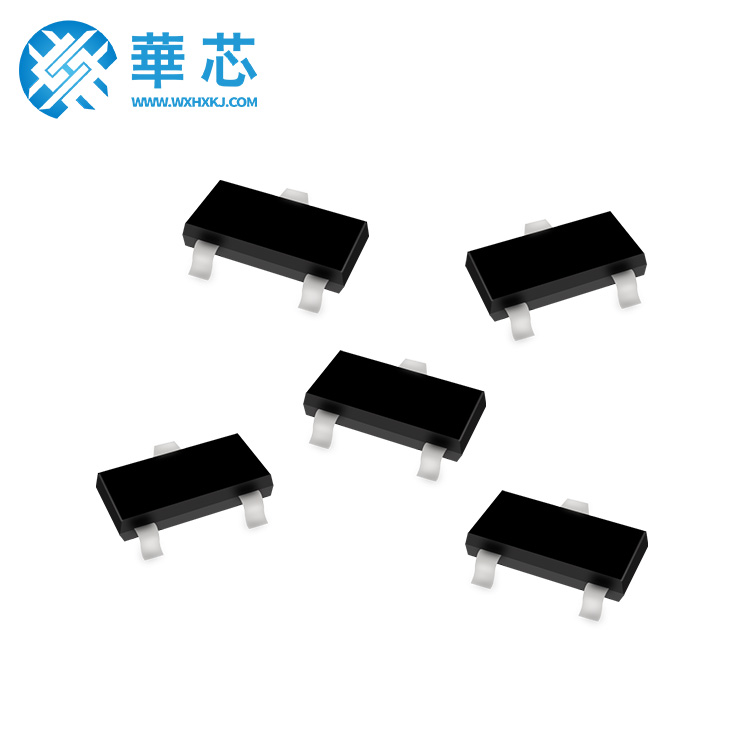

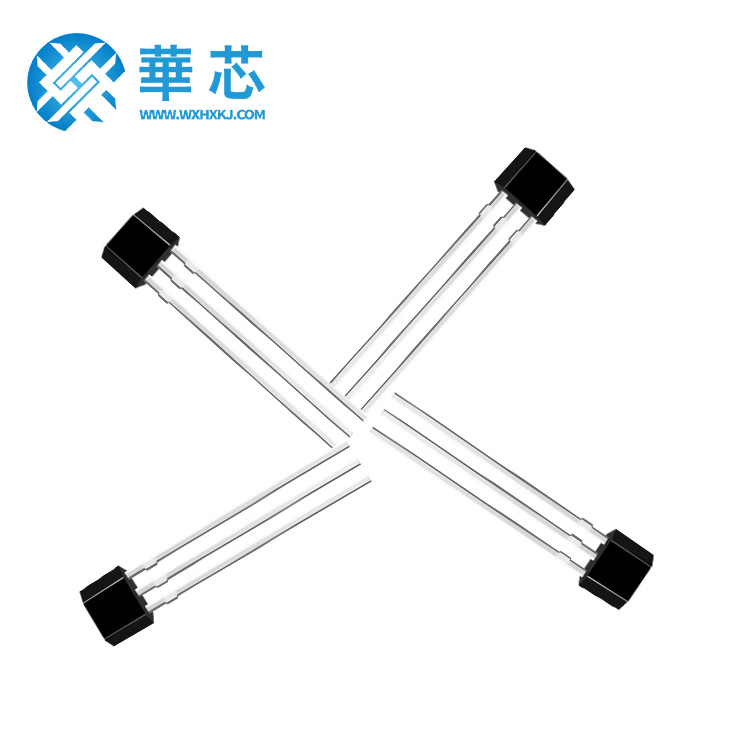

霍爾開關是一種基于霍爾效應的磁場傳感器。利用這種現象制成的各種霍爾元件廣泛應用于工業自動化技術、檢測技術和信息處理。

具有霍爾開關功能的霍爾電流傳感器是根據霍爾效應原理制成的。應用安培定律，即在載流導體周圍產生與電流成比例的磁場，同時使用霍爾裝置測量磁場。因此，電流的非接觸測量是可能的。

載流導體電流的大小通過測量霍爾電勢的大小來間接測量。因此，電流傳感器經歷了電-磁-電絕緣和隔離轉換。

霍爾開關信號的工作原理

在磁場中有一個霍爾半導體芯片，恒定電流I通過它從A流向B。在洛侖茲力，的作用下，I的電子流在通過霍爾半導體時向一側移動，在橫向產生一個電位差，稱為霍爾電壓。

霍爾電壓隨著磁場強度的變化而變化。磁場越強，電壓越高，磁場越弱，電壓越低?；魻栯妷悍浅Ｐ?，通常只有幾毫伏。然而，在被集成電路中的放大器放大之后，電壓可以被放大到足以輸出強信號。

如果霍爾集成電路要發揮傳感作用，就需要用機械方法來改變磁感應強度。使用旋轉葉輪作為控制磁通量的開關。當葉輪葉片位于磁體和霍爾集成電路之間的氣隙中時，磁場偏離集成電路，霍爾電壓消失。這樣，霍爾集成電路的輸出電壓的變化可以指示葉輪驅動軸的特定位置。利用這一工作原理，霍爾集成電路芯片可以用作點火正時傳感器?；魻栃?yīng)傳感器是一種無源傳感器。它需要外部電源才能工作。該功能使其能夠檢測低轉速下的操作。
