霍爾元件的正負極怎么分辨？
所謂霍爾開關型芯片，就是對磁極的N極或者S極非常敏感，當磁極靠近時輸出高電平或者低電平，磁極離開后電平翻轉。這種霍爾元件常用在接近開關、到位開關或者電機中。這種芯片一般為三個引腳。

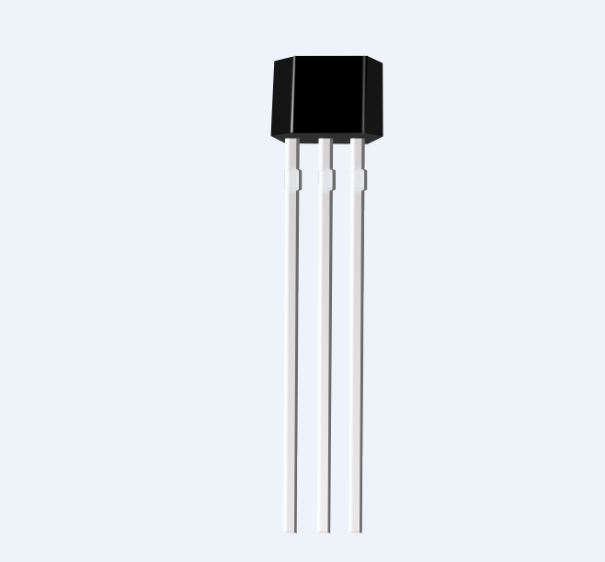

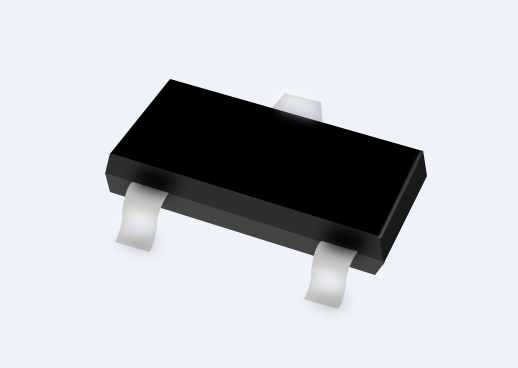

開關型霍爾元件有三個引腳，分別是電源正、電源負和信號輸出，面向芯片的絲印面，從左到右依次是電源正、電源負、信號輸出。SOT23貼片封裝的芯片如下圖所示。
將芯片正面放置，左下為電源正，右下為信號輸出，上面為電源負。
線性霍爾的正負極區分
所謂線性霍爾元件，是指將磁通量轉化為電壓信號的芯片，輸入和輸出滿足一定的線性關系，通常用在設計霍爾電流傳感器等。這種霍爾元件一般三個引腳，如下圖所示，霍爾元件正面朝上，靠左正極，中間負極，右邊是信號線。
