霍爾元件接頭如何焊接修復？
在我們平時使用霍爾元件或主控電氣元件的焊腳松動或出現虛焊、線頭脫落時，它所在的電子線路或主控線路就輕易發生故障，往往造成機器不運轉或失控等，嚴重時還會導致系列故障的連續發生，損壞電子元器件等。
分析原因：經檢查，霍爾元件自身質量良好，其所在電路也一切正常，所以只能是焊接加工過程有問題。再仔細觀察，發現受損晶體管、電解電容、鎖開關等元器件的金屬腳與其主體之間焊接不牢而松動。這主要是焊接時元器件接受的熱量太多所致，尤其是晶體管類金屬焊腳較短的元器件，其對熱量的傳導過程更快。
看來只有減緩霍爾元件金屬腳的熱傳導速度。因此，我們采用了輔助散熱的方法，并取得了良好效果。其操縱方法是：在焊接電子元器件霍爾元件時，用小體積的尖嘴鉗夾住元器件的金屬腳進行快速焊接。這樣，電子元器件金屬腳受到的熱量就會很快被尖嘴鉗傳導，使熱量不會很快傳到元器件內部，避免了元器件內部損傷，達到了輔助散熱的目的。假如電氣元件的金屬腳十分短，不便于尖嘴鉗輔夾時，選用合適的扁銅線等，也能達到輔助散熱的效果。 采用上述方法焊接修復的電子元器件霍爾元件，使用效果良好，在生產中沒有產生任何副作用。

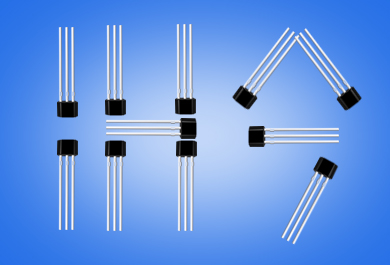

平時我們常用的電機內部霍爾元件有TO-92、SIP-4、SOT-23、SOT-89封裝形式。至于所用的具體型號需要根據自己產品的內部電路設計來選擇
