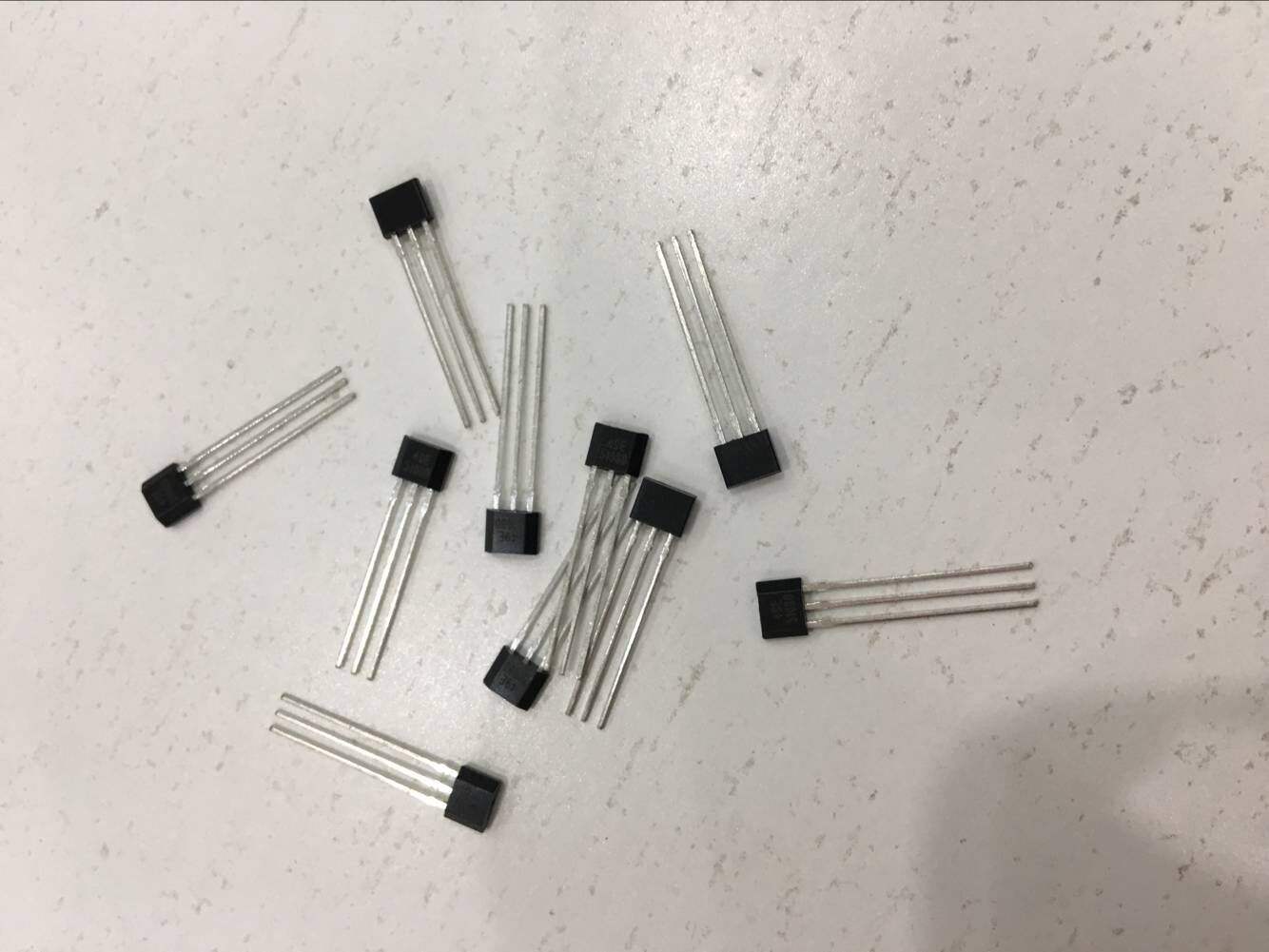

霍爾元件的分類
按照霍爾元件的功能可將它們分為：霍爾開關器件線性霍爾器件
霍爾開關 按照霍爾開關的感應方式可將它們分為：單極性霍爾開關、雙極性霍爾開關、全極性霍爾開關
單極性霍爾開關的感應方式：磁場的一個磁極靠近它，輸出低電位電壓（低電平）或關的信號，磁場磁極離開它輸出高電位電壓（高電平）或開的信號，但要注意的是，單極性霍爾開關它會指定某磁極感應才有效，一般是正面感應磁場S極，反面感應N極。
雙極性霍爾開關的感應方式：因為磁場有兩個磁極N、S（正磁或負磁），所以兩個磁極分別控制雙極性霍爾開關的開和關（高低電平），它一般具有鎖定的作用，也就是說當磁極離開后，霍爾輸出信號不發生改變，直到另一個磁極感應。另外，雙極性霍爾開關的初始狀態是隨機輸出，有可能是高電平，也有可能是低電平。
全極性霍爾開關的感應方式：全極性霍爾開關的感應方式與單極性霍爾開關的感應方式相似，區別在于，單極性霍爾開關會指定磁極，而全極性霍爾開關不會指定磁極，任何磁極靠近輸出低電平信號，離開輸出高電平信號前者輸出模擬量，后者輸出數字量。
線性霍爾
線性霍爾元件是一種模擬信號輸出的磁感測器，輸出電壓隨輸入的磁力密度線性變化。 線 性霍爾效應感測器 IC 的電壓輸出會精確跟蹤磁通密度的變化。在靜態（無磁場）時，從理論上講，輸出應等于在工作電壓及工作溫度范圍內的電源電壓的一半。增加南極磁場將增加來自其靜態電壓的電壓。相反，增加北極磁場將增加來自其靜態電壓的電壓。這些部件可測量電流的角、接近性、運動及磁通量。它們能夠以磁力驅動的方式反映機械事 件。 線性霍爾元件是直接檢測出受檢測對象本身的磁場或磁特性，一般應用于調速，測電壓、電流、功率、厚度、線圈匝數
前者輸出模擬量，后者輸出數字量。 按被檢測的對象的性質可將它們的應用分為：直接應用和間接應用。前者是直接檢測出受檢測對象本身的磁場或磁特性，后者是檢測受檢對象上人為設置的磁場，用這個磁場來作被檢測的信息的載體，通過它，將許多非電、非磁的物理量例如力、力矩、壓力、應力、位置、位移、速度、加速度、角度、角速度、轉數、轉速以及工作狀態發生變化的時間等，轉變成電量來進行檢測和控制。
霍爾開關 按照霍爾開關的感應方式可將它們分為：單極性霍爾開關、雙極性霍爾開關、全極性霍爾開關
單極性霍爾開關的感應方式：磁場的一個磁極靠近它，輸出低電位電壓（低電平）或關的信號，磁場磁極離開它輸出高電位電壓（高電平）或開的信號，但要注意的是，單極性霍爾開關它會指定某磁極感應才有效，一般是正面感應磁場S極，反面感應N極。
雙極性霍爾開關的感應方式：因為磁場有兩個磁極N、S（正磁或負磁），所以兩個磁極分別控制雙極性霍爾開關的開和關（高低電平），它一般具有鎖定的作用，也就是說當磁極離開后，霍爾輸出信號不發生改變，直到另一個磁極感應。另外，雙極性霍爾開關的初始狀態是隨機輸出，有可能是高電平，也有可能是低電平。
全極性霍爾開關的感應方式：全極性霍爾開關的感應方式與單極性霍爾開關的感應方式相似，區別在于，單極性霍爾開關會指定磁極，而全極性霍爾開關不會指定磁極，任何磁極靠近輸出低電平信號，離開輸出高電平信號前者輸出模擬量，后者輸出數字量。
線性霍爾
線性霍爾元件是一種模擬信號輸出的磁感測器，輸出電壓隨輸入的磁力密度線性變化。 線 性霍爾效應感測器 IC 的電壓輸出會精確跟蹤磁通密度的變化。在靜態（無磁場）時，從理論上講，輸出應等于在工作電壓及工作溫度范圍內的電源電壓的一半。增加南極磁場將增加來自其靜態電壓的電壓。相反，增加北極磁場將增加來自其靜態電壓的電壓。這些部件可測量電流的角、接近性、運動及磁通量。它們能夠以磁力驅動的方式反映機械事 件。 線性霍爾元件是直接檢測出受檢測對象本身的磁場或磁特性，一般應用于調速，測電壓、電流、功率、厚度、線圈匝數
