華芯霍爾元件HX6383在水表中的應用

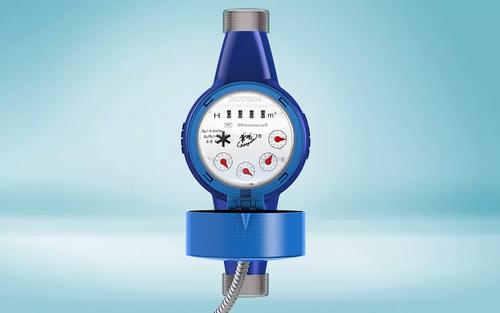

水表是每家每戶中常見的一種儀表，每戶人家都會用到，市場使用量也是非常大的。最初的水表是用機械結構的方式進行計量，由于這種計量方式會因機械磨損而導致使用壽命短、穩定性差、可靠性低等一系列問題。通過使用霍爾元件，能很好解決這一問題。利用霍爾元件的霍爾效應可以對用水量進行非接觸式的測量，同時得到的測量數據便于通過線路轉換后顯示供用戶讀取，提高了使用的方便性。本文就帶大家了解一下HX6383全極微功耗霍爾元件在水表上的應用。
水表實際是通過對流量的測量來計量一段時間的用水量，具體是通過將能自由轉動的轉子安裝在水表的過水管道中，并將霍爾磁傳感器安裝在與其對應的位置上。當有水流過時會帶動轉子隨之轉動，當轉子帶有磁性的區域靠近霍爾元件時，由于霍爾效應會產生一個變化的電信號。因此當不斷有水流過時，就能得到一個脈沖信號，通過相應的電子電路將此信號轉換為不同時間段轉子的轉速或者水流速度，在根據流水截面積和時間得到該段時間水流量，從而達到測量用水量的目的。
在此我們推薦華芯最新的一款HX6383全極型霍爾元件,該產品靈敏度非常高、尺寸小，同時采用了全極霍爾技術，不需要極性確認，大大降低了配置磁鐵的要求也簡化了安裝，降低了系統成本。由于靈敏度極高，因此能感應的距離也就更遠，非常適合大氣隙的應用要求。此產品的消耗電流平均只有5uA,幾乎可以忽略不急，因為水表一般都是使用電池供電的，這個要求還非常適合對功耗要求極低的應用。
