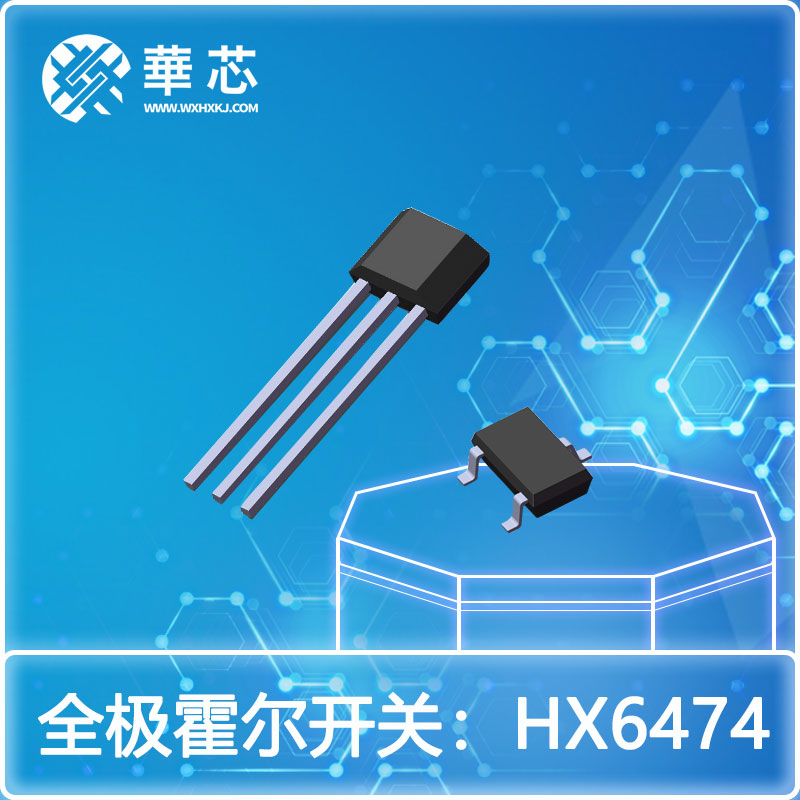

華芯全極霍爾元件HX6474
-
產品類型：全極
工作溫度：E/K

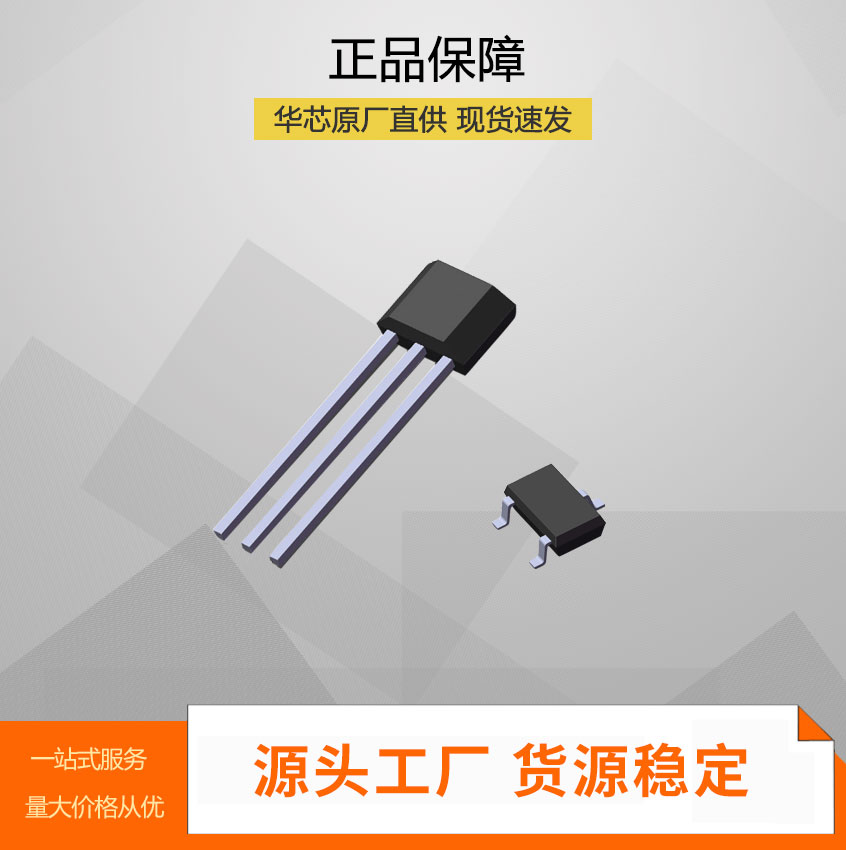

封裝類型：TO-92S/SOT-23
工作電壓：2.5-26V
Bop：50-100GS
Brp：30-90GS
訂購熱線: 15995280078 立即咨詢
規格書下載
HX6474霍爾效應開關具有溫度穩定性，通過采用斬波穩定的動態偏移消除，可實現卓越的高溫性能。
HX6474在單個硅芯片上包括以下內容：穩壓器，霍爾電壓發生器，小信號放大器，斬波器穩定，施密特觸發器和開漏輸出。先進的DMOS晶圓制造工藝用于利用低壓要求，元件匹配，極低的輸入偏移誤差和小的元件幾何形狀。
該裝置需要存在全極性磁場才能工作。
對于E溫度范圍，HX6474的額定工作溫度范圍為-40℃至+ 85℃。 K溫度范圍為-40℃至125℃。兩種封裝類型可為大多數應用提供磁性優化解決方案。封裝類型SO是SOT-23，一種微型薄型表面貼裝封裝，而封裝UA是三引線超小型SIP，用于通孔安裝。
封裝類型為Halogen Free版本，經第三方實驗室驗證。
特點和好處
?DMOS霍爾IC技術。
?工作電壓范圍為2.5V至26V。
?Omnipolar，輸出開關，絕對值為磁極的北極或南極。
?電源引腳上的反向偏置保護。
?簧片開關更換應用的高靈敏度。
?溫度范圍交叉時靈敏度偏低。
?高ESD保護，HBM>±4KV（min）
常見應用
?固態開關。
?限位開關。
?磁鐵接近傳感器
?位置傳感器
?速度傳感器
?旋轉傳感器
?計數傳感器
